جزئیات محصول:
|
| نرخ داده: | 10 گرم | دما: | 0 تا 85 درجه سانتی گراد |
|---|---|---|---|
| رابط: | LC | برنامه های کاربردی: | اترنت 10GBASE-SR/SW 10G |
| منبع تغذیه: | 3.3 ولت | فاصله: | 300 م |
| رسانه ها: | MMF | طول موج: | 850 نانومتر |
| برجسته کردن: | فرستنده و گیرنده 850 نانومتری فیبر 300 متری SFP 850 نانومتری FTLX8571D3BNL,10G 300 متری فیبر SFP,فرستنده گیرنده FTLX8571D3BNL SFP 850 نانومتری |
||

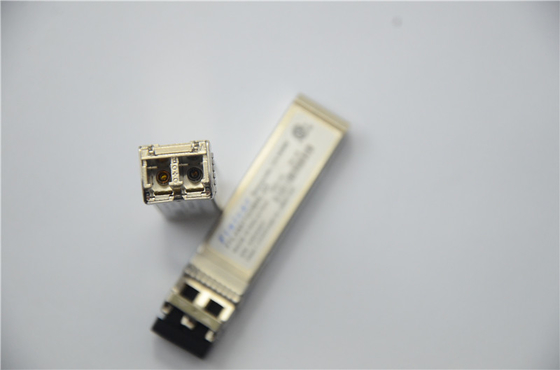

ماژول اصلی FTLX8571D3BNL 10G 300m فیبر SFP 850nm فرستنده گیرنده

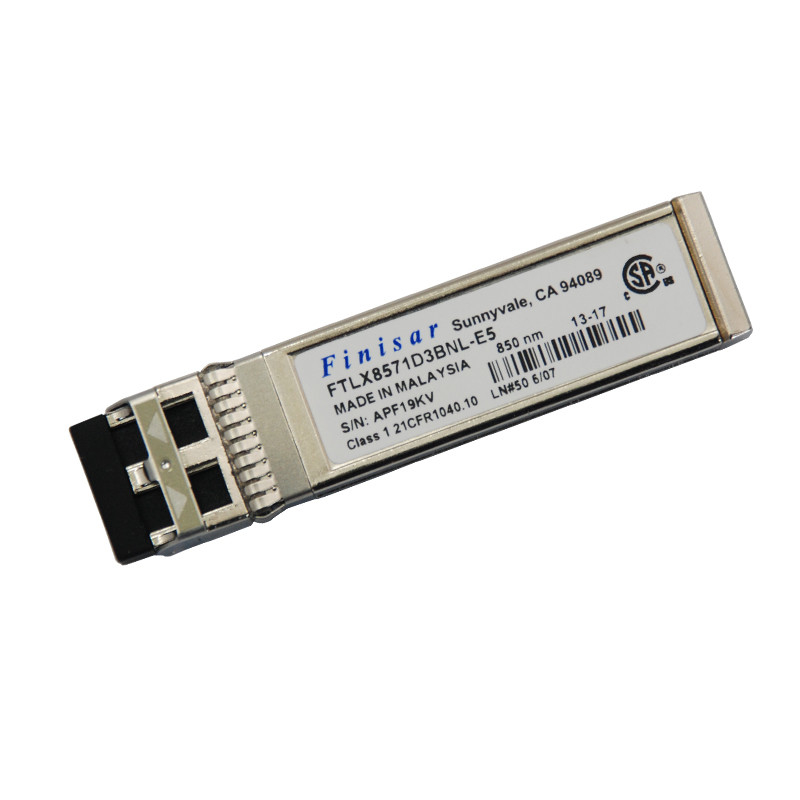

Finisar FTLX8571D3BNL Optical Module 10G 300M Fiber SFP 850nm فرستنده گیرنده
FTLX8571D3BCVنوریمدولویژگی ها:
ردپای SFP+ با قابلیت اتصال داغ
• از نرخ بیت قابل انتخاب 1.25 گیگابیت بر ثانیه یا 9.95 تا 10.3 گیگابیت بر ثانیه پشتیبانی می کند
• اتلاف نیرو < 1W
• سازگار با RoHS-6 (بدون سرب)
• محدوده دمای تجاری 0°C تا 70°C
• منبع تغذیه 3.3 ولتی • حداکثر طول پیوند 300 متر در MMF 2000 مگاهرتز کیلومتر
• لیزر VCSEL 850 نانومتری خنک نشده
• رابط الکتریکی محدود کننده گیرنده
• کانکتور LC دوبلکس • توابع تشخیص دیجیتال داخلی.
برنامه های کاربردی
• اترنت 1000BASE-SX 1G
• اترنت 10GBASE-SR/SW 10G
ماژول فیبر 850 نانومتری 300 مترمشخصات
| نوع فیبر | MMF |
|
اتصال دهنده |
LC |
|
دمای عملیاتی |
0 تا 85 درجه سانتی گراد |
|
فاصله |
300 متر |
|
نرخ |
10 گرم |
|
طول موج |
850 نانومتر |
|
کاربرد |
اترنت 10GBASE-SR/SW 10G |
| نسبت خاموشی نوری | 5.5 دسی بل |
| اتلاف قدرت | < 1 وات |
ویژگیFTLX8571D3BNL
فرستنده گیرنده های FTLX8571D3BNL Finisar FTLX8571D3BNL با دمای طولانی مدت از پروتکل ارتباط سریال دو سیمه پشتیبانی می کنند.
در SFF-8472 تعریف شده است.این بسیار نزدیک به E2 PROM تعریف شده در استاندارد GBIC، با همان الکتریکی مرتبط است
مشخصات فنی.شناسه سریال استاندارد SFP+ دسترسی به اطلاعات شناسایی که فرستنده گیرنده را توصیف می کند، فراهم می کند
قابلیت ها، رابط های استاندارد، سازنده و سایر اطلاعات.علاوه بر این، فرستنده و گیرنده های Finisar SFP+ یک
رابط مانیتورینگ تشخیصی دیجیتال پیشرفته، که امکان دسترسی بلادرنگ به پارامترهای عملکرد دستگاه مانند
دمای فرستنده گیرنده، جریان بایاس لیزر، توان نوری ارسالی، توان نوری دریافتی و منبع فرستنده گیرنده
ولتاژ.همچنین سیستم پیچیده‌ای از پرچم‌های هشدار و هشدار را تعریف می‌کند که در هنگام کارکرد خاص به کاربران نهایی هشدار می‌دهد.
پارامترها خارج از محدوده نرمال تنظیم شده کارخانه هستند.SFF-8472 یک نقشه حافظه 256 بایتی را در E2 PROM تعریف می کند
قابل دسترسی از طریق یک رابط سریال دو سیمه در آدرس 8 بیتی 1010000X (A0h).رابط نظارت بر تشخیص دیجیتال
از آدرس 8 بیتی 1010001X (A2h) استفاده می کند، بنابراین نقشه حافظه سریال ID تعریف شده اولیه بدون تغییر باقی می ماند.را
رابط یکسان است، و بنابراین کاملاً با مشخصات GBIC و منبع چندگانه SFP سازگار است.
توافق.رابط کامل در یادداشت برنامه کاربردی Finisar AN2030 توضیح داده شده است: "نظارت تشخیص دیجیتال
رابط برای فرستنده و گیرنده نوری SFP.
اطلاعات عملیاتی و تشخیصی توسط یک دیجیتال نظارت و گزارش می شود
کنترل کننده فرستنده گیرنده تشخیصی (DDTC) در داخل فرستنده گیرنده، که از طریق یک رابط سریال 2 سیم قابل دسترسی است.چه زمانی
پروتکل سریال فعال می شود، سیگنال ساعت سریال (SCL، Mod Def 1) توسط میزبان تولید می شود.ساعت های لبه مثبت
داده ها در فرستنده گیرنده SFP به بخش هایی از E2 PROM که محافظت از نوشتن ندارند.ساعت های لبه منفی
داده ها از فرستنده گیرنده SFP.
سیگنال داده سریال (SDA، Mod Def 2) برای انتقال داده سریال دو جهته است.میزبان
از SDA در ارتباط با SCL برای علامت گذاری شروع و پایان فعال سازی پروتکل سریال استفاده می کند.خاطرات به صورت یک سازماندهی می شوند
مجموعه ای از کلمات داده 8 بیتی که می توانند به صورت جداگانه یا متوالی مورد خطاب قرار گیرند.برای اطلاعات بیشتر، لطفا به SFF- مراجعه کنید
مستندات 8472 و یادداشت برنامه فینیسار AN-2030.لطفاً توجه داشته باشید که برد ارزیابی FDB-1027 با آن موجود است
نرم افزار Finisar ModDEMO که امکان استفاده ساده از ارتباطات را از طریق رابط سریال 2 سیمی فراهم می کند.
