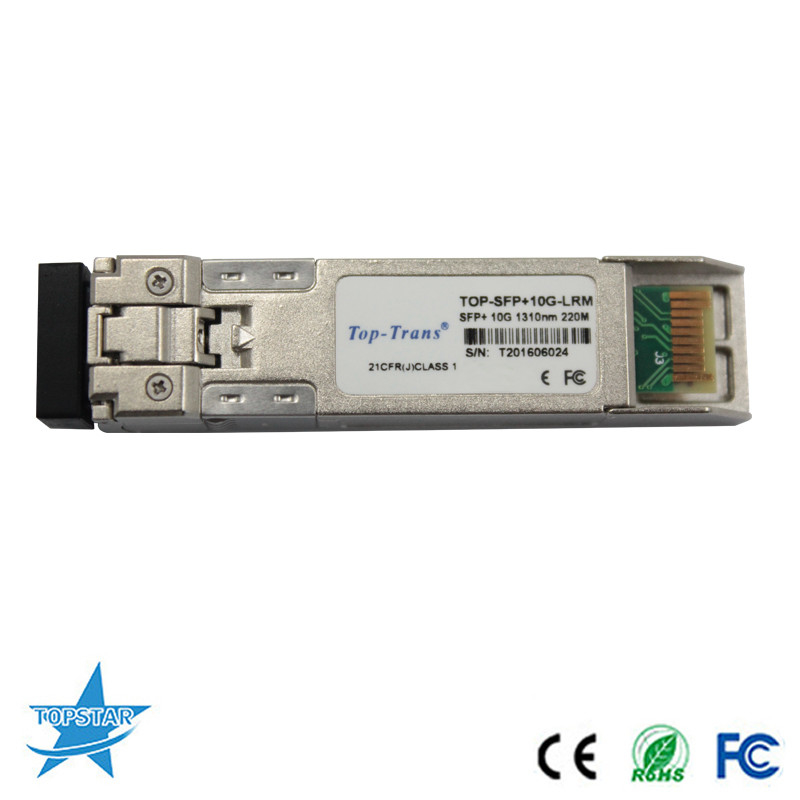

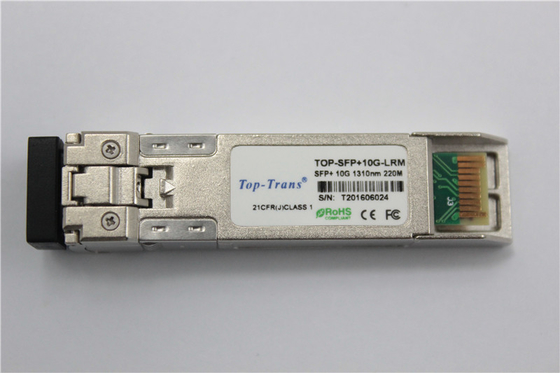

ماژول نوری 10G پایه LRM 220M MMF 1310nm SFP+
ویژگی های ماژول نوری 10G 220m MMF:
رابط نوری سریال 10 گیگابیت بر ثانیه مطابق با 802.3aq 10GBASE-LRM
فرستنده 1310 نانومتری DFB، آشکارساز عکس پین
کانکتور LC دوبلکس
محفظه فلزی، برای EMI پایین تر
رابط الکتریکی مطابق با SFF-8431
مشخصات 10 گیگابیت "SFP+"
رابط 2 سیم برای مشخصات مدیریت
مطابق با SFF 8472
یک منبع تغذیه 3.3 ولت
انتقال 220M میراث OM1 MMF
محدوده دمای کارکرد کیس: -5 تا 70 درجه سانتی گراد
برنامه های کاربردی
اترنت 10GBASE-LRM 10G
استاندارد
مطابق با SFF-8472 SFP+ MSA.
مطابق با SFP+ SFF-8431 و SFF-8432.
مطابق با 802.3ae 10GBASE-LRM.
سازگار با RoHS
توابع تشخیص دیجیتال
فرستنده‌های TOPSTAR TOP-SFP+-10G-LRM از پروتکل ارتباطی سریال دو سیمه همانطور که در SFP تعریف شده است پشتیبانی می‌کنند.
MSA1.
شناسه سریال استاندارد SFP دسترسی به اطلاعات شناسایی که فرستنده گیرنده را توصیف می کند، فراهم می کند
قابلیت ها، رابط های استاندارد، سازنده و سایر اطلاعات.
علاوه بر این، فرستنده‌های TOPSTAR SFP+ یک رابط نظارتی تشخیصی دیجیتال پیشرفته منحصر به فرد ارائه می‌کنند.
که امکان دسترسی بلادرنگ به پارامترهای عملکرد دستگاه مانند دمای فرستنده گیرنده، بایاس لیزری را فراهم می کند
جریان، توان نوری ارسالی، توان نوری دریافتی و ولتاژ منبع تغذیه فرستنده گیرنده.همچنین الف را تعریف می کند
سیستم پیچیده ای از پرچم های هشدار و هشدار، که به کاربران نهایی در مورد پارامترهای عملیاتی خاص هشدار می دهد
خارج از محدوده نرمال تنظیم شده کارخانه هستند.
SFP MSA یک نقشه حافظه 256 بایتی در EEPROM تعریف می کند که از طریق یک رابط سریال 2 سیمی در دسترس است.
آدرس 8 بیتی 1010000X (A0h). رابط نظارت تشخیصی دیجیتال از آدرس 8 بیتی استفاده می کند
1010001X (A2h)، بنابراین نقشه حافظه سریال ID تعریف شده اولیه بدون تغییر باقی می ماند.
اطلاعات عملیاتی و تشخیصی توسط یک فرستنده و گیرنده تشخیصی دیجیتال نظارت و گزارش می شود
کنترل کننده (DDTC) در داخل فرستنده گیرنده، که از طریق یک رابط سریال 2 سیم قابل دسترسی است.وقتی سریال
پروتکل فعال می شود، سیگنال ساعت سریال (SCL، Mod Def 1) توسط میزبان تولید می شود.ساعت های لبه مثبت
داده ها در فرستنده گیرنده SFP به بخش هایی از E2PROM که محافظت از نوشتن ندارند.منفی
لبه داده ها را از فرستنده گیرنده SFP ساعت می کند.سیگنال داده سریال (SDA، Mod Def 2) برای سریال دو جهته است
انتقال اطلاعات.میزبان از SDA در ارتباط با SCL برای علامت گذاری شروع و پایان فعال سازی پروتکل سریال استفاده می کند.
حافظه ها به صورت مجموعه ای از کلمات داده 8 بیتی سازماندهی شده اند که می توانند به صورت جداگانه یا متوالی آدرس دهی شوند.
مشخصات ماژول نوری 10G SFP+ 1310nm 220M
| نوع فیبر |
MMF |
| رابط |
LC |
| لیزرها |
EML |
|
محدوده دمای کارکرد کیس
|
-5 تا 70 درجه سانتی گراد
|
|
دمای ذخیره سازی
|
-40-+85
|
| نسبت انقراض |
3.5 دسی بل |
| گواهینامه |
CE |
| منبع تغذیه تک |
3.3 ولت |
سوالات متداول
Q1.آیا فرستنده نوری شما اورجینال است؟
A1. بله، همه فرستنده‌های نوری ما 100٪ اصلی تضمین شده‌اند!
Q2. چگونه کیفیت SFP را تضمین می کنید؟
A2.ما تجهیزات تست حرفه ای و تیم QC داریم.هر واحد قبل از حمل و نقل به طور کامل با عملکرد عالی آزمایش می شود.
Q3.اگر متوجه شوم که محصول مشکل کیفیتی دارد، چه خواهید کرد؟
A3. ما از هر فروش با ضمانت بازگشت پول بدون ریسک خود پشتیبان می گیریم!شما می توانید با اطمینان از شرکتی با حسن نیت خرید کنید که بیش از 10 سال است به مشتریان خود خدمات می دهد!رویای ما ساختن یک شرکت معروف 100 ساله است!
Q4.مزیت شرکت شما چیست؟
سوابق عالی با 12 سال به طور مداوم بدون مشکل اصلی کیفیت،
بیش از 20 درصد رشد سالانه در فروش در 12 سال گذشته.
Stocks بیش از 200000 فرستنده گیرنده را در هر زمان برای تحویل فوری نگه می دارد
گارانتی: 3 سال
Q5.آیا موارد سازگار دارید؟
A5. بله، ما نام تجاری خود را داریم: Top-trans، از جمله 1X9، SFP، XFP، SFP+، BIDI در انواع مشخصات.
Q6.کدام برند می تواند با ماژول شما سازگار باشد?
HuaWei،HP،H3C، Juniper، Dell، Intel، Avago، Finisar ect
