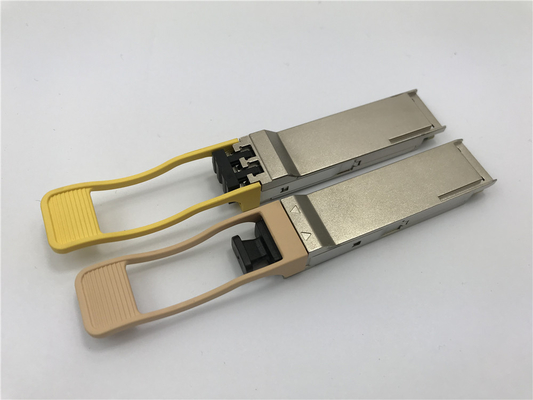

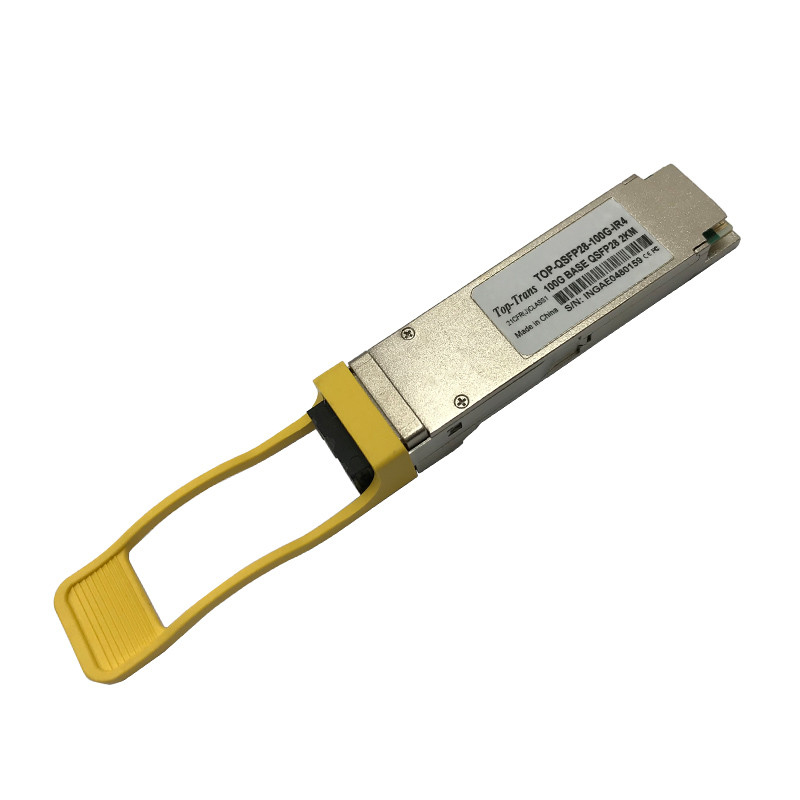

فرستنده و گیرنده تک حالته 2KM IR4 100G QSFP28 ماژول CWDM4 1310nm

ماژول تک حالته کانکتور LC دوبلکس QSFP28 100G IR4 2KM CWDM4 1310 نانومتری

ماژول QSFP28 100G IR4

این محصول داده‌های ورودی الکتریکی 4 کاناله 100 گیگابیت بر ثانیه را به سیگنال‌های نوری CWDM (نور)، توسط یک آرایه لیزری بازخورد توزیع‌شده با طول موج 4 هدایت‌شده (DFB) تبدیل می‌کند.نور توسط قطعات MUX به عنوان یک داده 100 گیگابیت بر ثانیه ترکیب می شود و از ماژول فرستنده از SMF منتشر می شود.ماژول گیرنده ورودی سیگنال های نوری 100 گیگابیت بر ثانیه CWDM را می پذیرد و آن را به 4 کانال جداگانه 25 گیگابیت بر ثانیه با طول موج های مختلف تبدیل می کند.هر نور طول موجی توسط یک دیود عکس گسسته جمع آوری می شود و پس از تقویت توسط یک TIA و یک تقویت کننده پست، به عنوان داده الکتریکی خروجی می شود.شکل 1 بلوک دیاگرام عملکردی این محصول را نشان می دهد.

برای روشن کردن این محصول به یک منبع تغذیه +3.3 ولت نیاز است.هر دو پایه منبع تغذیه VccTx و VccRx به صورت داخلی متصل هستند و باید به طور همزمان اعمال شوند.طبق مشخصات MSA، ماژول 7 پین کنترل سخت افزاری با سرعت کم (شامل رابط سریال 2 سیمه) ارائه می دهد: ModSelL، SCL، SDA، ResetL، LPMode، ModPrsL و IntL.

مولفه های

ویژگی های محصول

• سازگار با QSFP28 MSA
• 4 خط CWDM طراحی MUX/DEMUX
• از نرخ بیت کل 103.1 گیگابیت بر ثانیه پشتیبانی می کند
• 100G CWDM4 MSA Technical Spec Rev1.1
• انتقال تا 2 کیلومتر روی فیبر تک حالته (SMF) با FEC
• دمای کیس عملیاتی: 0 تا 70 درجه سانتی گراد
• رابط الکتریکی 4x25G (OIF CEI-28G-VSR)
• حداکثر مصرف برق 3.5 وات
• کانکتور LC دوبلکس
• سازگار با RoHS

برنامه های کاربردی

• اتصال مرکز داده
• 100G اترنت
• Infiniband QDR و DDR به هم متصل می شوند
• شبکه های سازمانی

سوالات متداول

Q1.آیا ماژول های فرستنده گیرنده شما با سیسکو سازگار هستند؟

A1: بله، فرستنده گیرنده Topstar می تواند با سیسکو سازگار باشد.همه SFP برند Topstar به عنوان همکار سازگار: Cisco، Nortel، Juniper، 3COM، H3C، Alcatel-lucent، FOUNDRY، D-Link، EXTREME، Ruijie، NETGEAR، ZTE، Enterasys، ZyXEL، Linksys، Ericsson، DCN، SMC، Brocade، Force10، Hirschmann، Planet، Adtran، ASNTE، Trendnet، BDCOM، BLADE، BITWAY، Telco، Feixun... و غیره.

Q2.شرکت شما در مورد کنترل کیفیت چگونه عمل می کند؟

A2: هر اپتیک به صورت جداگانه در مرکز آزمایش ما آزمایش شده است، و همچنین برای سازگاری با انواع مارک های مختلف تجهیزات شبکه آزمایش شده است.

Q3.شرایط تجارت چیست؟

A3: زمان سرب: ما 40000 عدد SFP را در انبار آماده ارسال نگه می داریم.

مدت پرداخت: T/T، Western Union، Alipay، Paypal، L/C و غیره برای گزینه شما.

Q4.محدوده دمای عملیاتی ماژول های نوری چیست؟

A4: محدوده دمای تجاری (COM): 0 تا 70 درجه سانتیگراد (32 تا 158 درجه فارنهایت)

دامنه دمایی گسترده (EXT): -5 تا 85 درجه سانتیگراد (23 تا 185 درجه فارنهایت)

محدوده دمای صنعتی (IND): -40 تا 85 درجه سانتیگراد (40- تا 185 درجه فارنهایت)

محدوده دمای ذخیره سازی: -40 تا +85 درجه سانتیگراد (40- تا 185 درجه فارنهایت)

ما می توانیم با توجه به درخواست شما عرضه کنیم.
