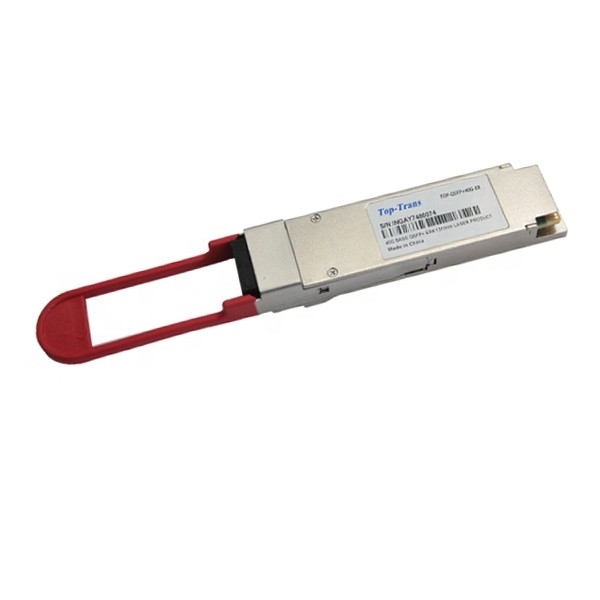

فرستنده و گیرنده ماژول LWDM4 30KM 100G QSFP28 EML APD By Single Mode Fiber LC

فرستنده و گیرنده QSFP28 100G LWDM4 30KM EML APD توسط Single Mode Fiber LC

فرستنده و گیرنده QSFP28 100G

ماژول فرستنده گیرنده 4 کانال داده الکتریکی 25 گیگابیت بر ثانیه را دریافت می کند که توسط یک آی سی 4 کاناله Clock and Data Recovery (CDR) پردازش می شود که تغییر شکل داده و لرزش هر سیگنال الکتریکی را کاهش می دهد.متعاقباً، آی سی درایور لیزر EML هر یک از 4 کانال سیگنال های الکتریکی را به سیگنال نوری تبدیل می کند که از یکی از 4 لیزر EML خنک شده که در مجموعه فرعی نوری فرستنده (TOSA) بسته بندی شده اند، منتقل می شود.هر لیزر سیگنال نوری را در طول موج مشخصی که در الزامات IEEE 802.3ba 100GBASE-ER4 مشخص شده است راه اندازی می کند.این سیگنال‌های نوری 4 خطی توسط یک WDM MUX نوری 4 به 1 به صورت نوری به یک فیبر واحد تبدیل می‌شوند.توان خروجی نوری هر کانال توسط یک مدار کنترل برق خودکار (APC) ثابت نگه داشته می شود.خروجی فرستنده را می توان با سیگنال سخت افزاری TX_DIS و/یا رابط سریال 2 سیم خاموش کرد.

گیرنده سیگنال های نوری LAN WDM 4 لاین را دریافت می کند.سیگنال های نوری توسط یک DEMUX نوری 1 به 4 مالتی پلکس می شوند و هر یک از 4 کانال سیگنال های نوری حاصل به یکی از 4 گیرنده ای که در مجموعه فرعی نوری گیرنده (ROSA) بسته بندی شده اند وارد می شود.هر گیرنده سیگنال نوری را به سیگنال الکتریکی تبدیل می کند.سیگنال‌های الکتریکی بازسازی‌شده مجدداً زمان‌بندی می‌شوند و توسط بخش RX از CDR 4 کاناله حذف و تقویت می‌شوند.سیگنال های الکتریکی خروجی 4 لاین بازنگری شده با الزامات رابط CEI-28G-VSR مطابقت دارند.علاوه بر این، هر سیگنال نوری دریافتی توسط بخش DOM نظارت می شود.مقدار نظارت شده از طریق رابط سریال 2 سیم گزارش می شود.اگر یک یا چند سیگنال نوری دریافتی ضعیف تر از سطح آستانه باشد، هشدار سخت افزاری RX_LOS فعال می شود.

مولفه های

ویژگی های محصول

• فرم فاکتور QSFP28 MSA قابل اتصال داغ
• سازگار با اترنت 100GBASE-ER4 Lite
• از نرخ بیت کل 103.1 گیگابیت بر ثانیه پشتیبانی می کند
• دسترسی به G.652 SMF بدون FEC تا 30 کیلومتر
• دسترسی به G.652 SMF با FEC تا 40 کیلومتر
• منبع تغذیه تک + 3.3 ولت
• دمای کیس عملیاتی: 0~70oC
• فرستنده: LAN WDM EML TOSA 4x25Gb/s خنک شده (1295.56، 1300.05، 1304.58، 1309.14nm)
• گیرنده: 4x25Gb/s APD ROSA
• رابط الکتریکی 4x25G (OIF CEI-28G-VSR)
• حداکثر مصرف برق 4.5 وات
• ظرف LC دوبلکس
• سازگار با RoHS-6

برنامه های کاربردی

• 100GBASE-ER4 پیوندهای اترنت
• Infiniband QDR و DDR به هم متصل می شوند
• اتصالات 100G Telecom سمت مشتری

سوالات متداول

Q1.آیا ماژول های فرستنده گیرنده شما با سیسکو سازگار هستند؟

A1: بله، فرستنده گیرنده Topstar می تواند با سیسکو سازگار باشد.همه SFP برند Topstar به عنوان همکار سازگار: Cisco، Nortel، Juniper، 3COM، H3C، Alcatel-lucent، FOUNDRY، D-Link، EXTREME، Ruijie، NETGEAR، ZTE، Enterasys، ZyXEL، Linksys، Ericsson، DCN، SMC، Brocade، Force10، Hirschmann، Planet، Adtran، ASNTE، Trendnet، BDCOM، BLADE، BITWAY، Telco، Feixun... و غیره.

Q2.شرکت شما در مورد کنترل کیفیت چگونه عمل می کند؟

A2: هر اپتیک به صورت جداگانه در مرکز آزمایش ما آزمایش شده است، و همچنین برای سازگاری با انواع مارک های مختلف تجهیزات شبکه آزمایش شده است.

Q3.شرایط تجارت چیست؟

A3: زمان سرب: ما 40000 عدد SFP را در انبار آماده ارسال نگه می داریم.

مدت پرداخت: T/T، Western Union، Alipay، Paypal، L/C و غیره برای گزینه شما.

Q4.محدوده دمای عملیاتی ماژول های نوری چیست؟

A4: محدوده دمای تجاری (COM): 0 تا 70 درجه سانتیگراد (32 تا 158 درجه فارنهایت)

دامنه دمایی گسترده (EXT): -5 تا 85 درجه سانتیگراد (23 تا 185 درجه فارنهایت)

محدوده دمای صنعتی (IND): -40 تا 85 درجه سانتیگراد (40- تا 185 درجه فارنهایت)

محدوده دمای ذخیره سازی: -40 تا +85 درجه سانتیگراد (40- تا 185 درجه فارنهایت)

ما می توانیم با توجه به درخواست شما عرضه کنیم.
