جزئیات محصول:
|
| نرخ داده: | 10 گرم | دما: | -5 تا 70 درجه سانتی گراد |
|---|---|---|---|
| رابط: | LC | برنامه های کاربردی: | اترنت 10G |
| منبع تغذیه: | 3.3 ولت | فاصله: | 10 کیلومتر |
| شماره مدل: | FTLX1471D3BCL | طول موج: | 1310 نانومتر |

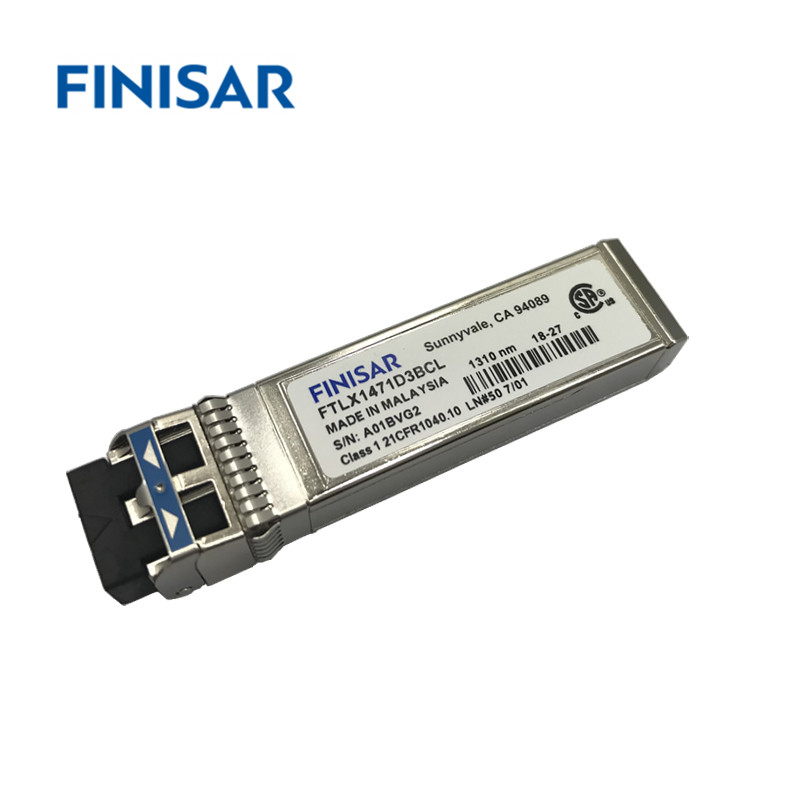

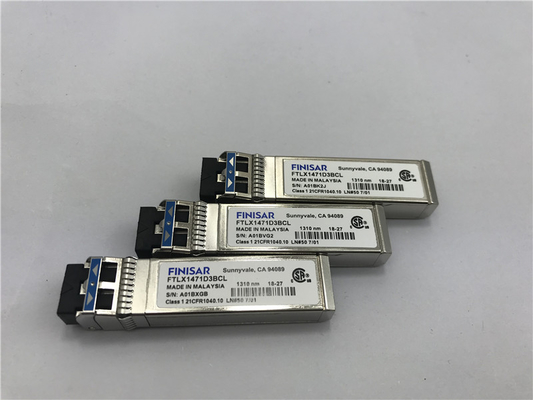

ماژول های Finisar FTLX1471D3BCL 10G فرستنده و گیرنده 10Km 1310nm فیبر SFP
FTLX1471D3BCL نوریمدولویژگی ها:
ردپای SFP+ با قابلیت اتصال داغ
• پشتیبانی از نرخ بیت 9.95 تا 10.5Gb/s*
• اتلاف برق < 1W
• سازگار با RoHS-6 (بدون سرب)
• محدوده دمای تجاری -5 تا 70 درجه سانتی گراد
• یک منبع تغذیه 3.3 ولت
• حداکثر طول پیوند 10 کیلومتر
• لیزر 1310 نانومتری DFB خنک نشده
• رابط الکتریکی محدود کننده گیرنده
• کانکتور LC دوبلکس
• توابع تشخیص دیجیتال داخلی
برنامه های کاربردی
• اترنت 10GBASE-LR/LW 10G
• کانال فیبر 1200-SM-LL-L 10G
توابع تشخیص دیجیتال
فرستنده و گیرنده های Finisar FTLX1471D3BCL SFP+ از پروتکل ارتباطی سریال 2 سیمه همانطور که در SFP MSA1 تعریف شده است پشتیبانی می کند.آی تی
بسیار نزدیک به E2 PROM تعریف شده در استاندارد GBIC با مشخصات الکتریکی یکسان است.استاندارد SFP
شناسه سریال دسترسی به اطلاعات شناسایی را فراهم می کند که قابلیت های فرستنده گیرنده، رابط های استاندارد،
سازنده و سایر اطلاعاتعلاوه بر این، فرستنده گیرنده های Finisar SFP+ یک نظارت تشخیصی دیجیتال پیشرفته را ارائه می دهند
رابط، که امکان دسترسی بلادرنگ به پارامترهای عملکرد دستگاه مانند دمای فرستنده گیرنده، جریان بایاس لیزری،
توان نوری ارسالی، توان نوری دریافتی و ولتاژ منبع تغذیه فرستنده گیرنده.همچنین یک سیستم زنگ هشدار پیچیده را تعریف می کند
و پرچم های هشدار، که به کاربران نهایی هشدار می دهد زمانی که پارامترهای عملیاتی خاص خارج از محدوده نرمال تنظیم شده کارخانه هستند.در
SFP MSA یک نقشه حافظه 256 بایتی در E2 PROM تعریف می کند که از طریق یک رابط سریال 2 سیمی در آدرس 8 بیتی قابل دسترسی است.
1010000X (A0h).رابط مانیتورینگ تشخیصی دیجیتال از آدرس 8 بیتی 1010001X (A2h) استفاده می کند، بنابراین در اصل
نقشه حافظه سریال ID تعریف شده بدون تغییر باقی می ماند.رابط یکسان است، و بنابراین کاملاً با هر دو سازگار است
مشخصات GBIC و قرارداد چند منبع SFP.رابط کامل در یادداشت برنامه Finisar توضیح داده شده است
AN2030: "رابط نظارت بر تشخیص دیجیتال برای فرستنده‌های نوری SFP".اطلاعات عملیاتی و تشخیصی است
نظارت و گزارش توسط یک کنترل کننده فرستنده گیرنده تشخیصی دیجیتال (DDTC) در داخل فرستنده گیرنده، که قابل دسترسی است
از طریق یک رابط سریال 2 سیم.هنگامی که پروتکل سریال فعال می شود، سیگنال ساعت سریال (SCL، Mod Def 1) توسط
میزبان.لبه مثبت داده ها را در فرستنده گیرنده SFP در بخش هایی از E2 PROM که نوشتن نیستند، کلاک می کند.
حفاظت شده.لبه منفی داده ها را از فرستنده گیرنده SFP کلاک می کند.سیگنال داده سریال (SDA، Mod Def 2) دو جهته است
انتقال اطلاعات سریالمیزبان از SDA در ارتباط با SCL برای علامت گذاری شروع و پایان فعال سازی پروتکل سریال استفاده می کند.در
حافظه ها به صورت مجموعه ای از کلمات داده 8 بیتی سازماندهی می شوند که می توانند به صورت جداگانه یا متوالی مورد خطاب قرار گیرند.برای بیشتر
اطلاعات، لطفاً به اسناد SFP MSA 1،5 و یادداشت برنامه Finisar AN-2030 مراجعه کنید.لطفاً به این ارزیابی توجه کنید
برد FDB-1018 با نرم افزار Finisar ModDEMO در دسترس است که امکان استفاده ساده از ارتباط از طریق سریال 2 سیم را فراهم می کند.
رابط
فینیسار FTLX1471D3BCLمشخصات فرستنده و گیرنده نوری 10G
| نوع فیبر | SMF |
|
اتصال دهنده |
LC |
|
دمای عملیاتی |
-5 تا 70 درجه سانتی گراد |
|
فاصله |
10 کیلومتر |
|
نرخ |
10 گرم |
|
ولتاژ منبع تغذیه |
3.3 ولت |
|
کاربرد |
اترنت 10G |
| نسبت خاموشی نوری | 3.5 دسی بل |
