جزئیات محصول:
|
| فرم-فاکتور: | QSFP28 | نرخ داده: | 100 گرم |
|---|---|---|---|
| طول موج مرکز: | 1310 نانومتر | فاصله انتقال: | 500 میلیون |
| درجه حرارت: | 0C~+70C | OEM یا ODM: | پشتیبانی |
| وزن: | 0.06 کیلوگرم در هر قطعه | ضمانتنامه: | 3 سال |
| برجسته کردن: | اتصال MPO 100G ماژول QSFP28,ماژول 100G QSFP28 فرستنده و گیرنده PSM4,فرستنده و گیرنده PSM4 LR4 10 کیلومتر |
||

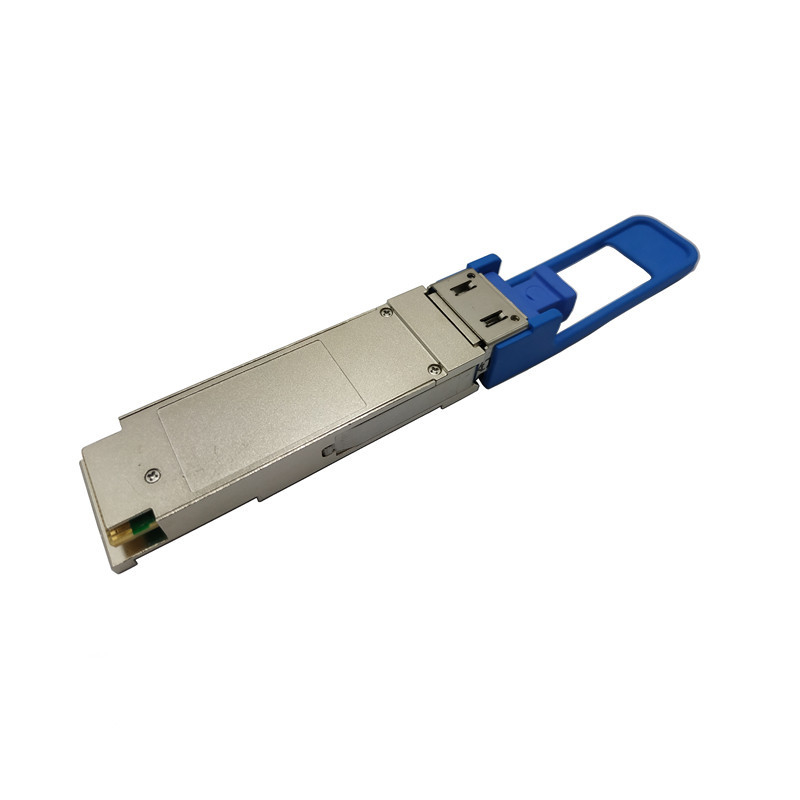

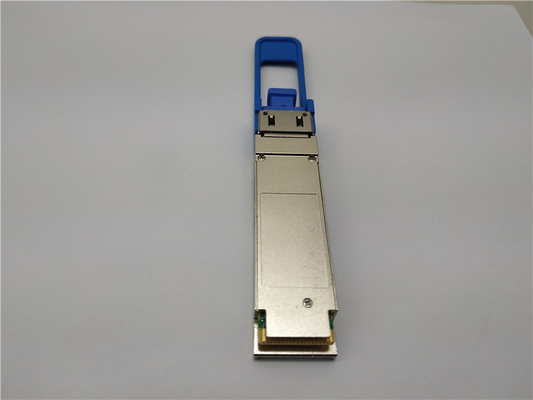

ماژول نوری کانکتور 100G QSFP28 PSM4 فرستنده و گیرنده 1310 نانومتری LR4 10 کیلومتری MPO
فرستنده و گیرنده 100G QSFP28 PSM4
این محصول یک فرستنده نوری تک حالته موازی QSFP28 با کانکتور نوار فیبر MTP/MPO است.ماژول فرستنده سیگنال های ورودی الکتریکی سازگار با سطوح Common Mode Logic (CML) را می پذیرد.تمام سیگنال های داده های ورودی دیفرانسیل و خاتمه داخلی هستند.ماژول گیرنده سیگنال های ورودی نوری موازی را از طریق یک آرایه آشکارساز عکس به سیگنال های خروجی الکتریکی موازی تبدیل می کند.سیگنال های الکتریکی خروجی ماژول گیرنده نیز با سطوح منطق حالت مشترک (CML) سازگار با ولتاژ هستند.همه سیگنال های داده دیفرانسیل هستند و از نرخ داده تا 25 گیگابیت بر ثانیه در هر کانال پشتیبانی می کنند.شکل 1 بلوک دیاگرام عملکردی این محصول را نشان می دهد.
برای روشن کردن ماژول به یک منبع تغذیه +3.3 ولت نیاز است.هر دو پایه منبع تغذیه VccTx و VccRx به صورت داخلی متصل هستند و باید به طور همزمان اعمال شوند.براساس MSA، ماژول 7 پین کنترل سخت افزاری با سرعت کم (شامل رابط سریال 2 سیمه) ارائه می دهد: ModSelL، SCL، SDA، ResetL، LPMode، ModPrsL و IntL.
مولفه های
| نوع فیبر | کابل تک حالته G.652 SMF |
| رابط | MTP/MPO |
| لیزر و TIA | DFB و پین |
| Tx Power | -5.5 تا 2.0 dBm |
| حساسیت Rx | -12.02 تا 2.0 dBm |
| نسبت انقراض | 3.5 دسی بل |
| مصرف برق | 3.5 وات |
| منبع تغذیه تک | 3.3 V |
ویژگی های محصول
برنامه های کاربردی
سوالات متداول
Q1.آیا ماژول های فرستنده گیرنده شما با سیسکو سازگار هستند؟
A1: بله، فرستنده گیرنده Topstar می تواند با سیسکو سازگار باشد.همه SFP برند Topstar به عنوان همکار سازگار: Cisco، Nortel، Juniper، 3COM، H3C، Alcatel-lucent، FOUNDRY، D-Link، EXTREME، Ruijie، NETGEAR، ZTE، Enterasys، ZyXEL، Linksys، Ericsson، DCN، SMC، Brocade، Force10، Hirschmann، Planet، Adtran، ASNTE، Trendnet، BDCOM، BLADE، BITWAY، Telco، Feixun... و غیره.
Q2.شرکت شما در مورد کنترل کیفیت چگونه عمل می کند؟
A2: هر اپتیک به صورت جداگانه در مرکز آزمایش ما آزمایش شده است، و همچنین برای سازگاری با انواع مارک های مختلف تجهیزات شبکه آزمایش شده است.
Q3.شرایط تجارت چیست؟
A3: زمان سرب: ما 40000 عدد SFP را در انبار آماده ارسال نگه می داریم.
مدت پرداخت: T/T، Western Union، Alipay، Paypal، L/C و غیره برای گزینه شما.
Q4.محدوده دمای عملیاتی ماژول های نوری چیست؟
A4: محدوده دمای تجاری (COM): 0 تا 70 درجه سانتیگراد (32 تا 158 درجه فارنهایت)
دامنه دمایی گسترده (EXT): -5 تا 85 درجه سانتیگراد (23 تا 185 درجه فارنهایت)
محدوده دمای صنعتی (IND): -40 تا 85 درجه سانتیگراد (40- تا 185 درجه فارنهایت)
محدوده دمای ذخیره سازی: -40 تا +85 درجه سانتیگراد (40- تا 185 درجه فارنهایت)
ما می توانیم با توجه به درخواست شما عرضه کنیم.
