جزئیات محصول:
|
| نرخ داده: | 1.25 گرم | منبع تغذیه: | 3.3 ولت |
|---|---|---|---|
| درجه حرارت: | 0 درجه سانتی گراد تا +70 درجه سانتی گراد | نوع رسانه: | SMF |
| فاصله: | 10 کیلومتر | نرخ: | 1.25 گرم |
| طول موج: | 1310 نانومتر/1550 نانومتر | کاربرد: | به سوئیچ رابط و غیره بروید |
| برجسته کردن: | فرستنده و گیرنده 10 کیلومتری 1.25G SFP,ماژول فیبر چند حالته 1550 نانومتری 1310 نانومتری,چند حالته sfp 1.25 گرم 1310 نانومتری 10 کیلومتر |
||

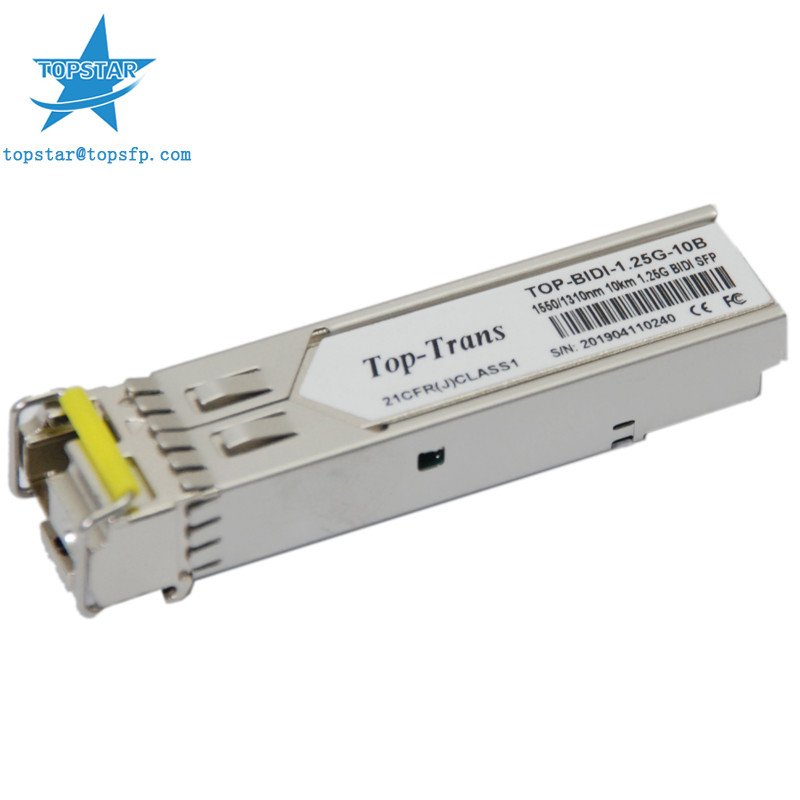

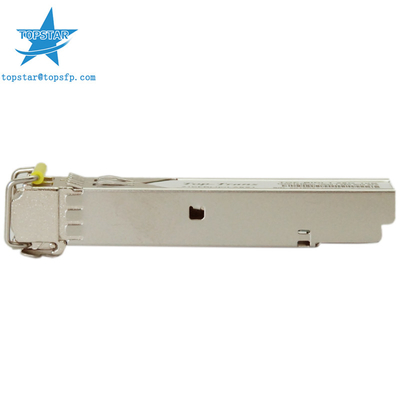

ماژول فیبر SFP چند حالته 1.25G فرستنده و گیرنده نوری 10Km 1550/1310nm
نوریمدول 10 کیلومتر 1550/1310 نانومتر ویژگی ها:
پیوندهای داده تا 1.25 گیگابیت در ثانیه
فرستنده لیزری FP برای TOP-BIDI-1.25G-10AD/BD
فرستنده لیزری DFB برای TOP-BIDI-1.25G-10AD/BD
ردیاب عکس پین
تا 10 کیلومتر در SMF 9/125μm
ردپای SFP با قابلیت اتصال داغ
رابط نوری قابل اتصال از نوع BIDI LC/UPC
اتلاف توان کم
محفظه فلزی، برای EMI پایین تر
سازگار با RoHS و بدون سرب
منبع تغذیه تک + 3.3 ولت
پشتیبانی از رابط مانیتورینگ تشخیصی دیجیتال
مطابق با SFF-8472
دمای کار کیس تجاری: 0°C تا +70°C تمدید: -10°C تا +80°C صنعتی: -40°C تا +85°C
برنامه های کاربردی
به سوئیچ رابط تغییر دهید
اترنت سریع
برنامه های کاربردی هواپیمای برگشتی
رابط روتر/سرور
سایر پیوندهای نوری
استاندارد
سازگار با SFP+ MSA
سازگار با SFF-8472 Reversion 9.5
مطابق با IEEE802.3-2005
سازگار با Telcordia GR-468-CORE
FCC 47 CFR قسمت 15، مطابق با کلاس B
ماژول نوری 10کیلومتر BIDIمشخصات
| نوع فیبر | SMF |
|
دمای صنعتی |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |
|
منبع تغذیه |
3.3 ولت |
|
فاصله |
10 کیلومتر |
|
فرم-فاکتور |
SFP |
|
طول موج |
1310/1550 نانومتر |
|
گواهی |
CE |
|
نسبت خاموشی نوری |
9 دسی بل |
|
دمای تمدید شده |
-10 درجه سانتیگراد تا +80 درجه سانتیگراد |
فرستنده های نوری SFP 1.25G 10KM 1310&1550 برای رابط های نوری برای ارتباطات داده با حالت تک طراحی شده اند.
فیبر (SMF). طرح های فرستنده گیرنده برای عملکرد بالا و مقرون به صرفه بهینه سازی شده اند تا بهترین ها را به مشتریان ارائه دهند
راه حل هایی برای برنامه های مخابراتی
فرستنده گیرنده های SFP 1.25G 10KM 1310&1550 از پروتکل ارتباط سریال دو سیمه همانطور که در SFP MSA تعریف شده است پشتیبانی می کنند.این است
بسیار نزدیک به E2PROM تعریف شده در استاندارد GBIC، با مشخصات الکتریکی یکسان.
شناسه سریال استاندارد SFP دسترسی به اطلاعات شناسایی را فراهم می کند که قابلیت های فرستنده گیرنده را توصیف می کند.
رابط ها، سازنده و سایر اطلاعات
علاوه بر این، فرستنده‌های SFP 1.25G 10KM 1310&1550 یک رابط نظارتی تشخیصی دیجیتال پیشرفته منحصر به فرد را ارائه می‌دهند.
که امکان دسترسی بلادرنگ به پارامترهای عملکرد دستگاه مانند دمای فرستنده گیرنده، جریان بایاس لیزری، ارسال شده را فراهم می کند.
توان نوری، توان نوری دریافتی و ولتاژ منبع تغذیه فرستنده گیرنده.همچنین یک سیستم زنگ هشدار و پیچیده را تعریف می کند
پرچم‌های هشدار، که وقتی پارامترهای عملیاتی خاص خارج از محدوده نرمال تنظیم شده کارخانه هستند، به کاربران نهایی هشدار می‌دهد.
SFP MSA یک نقشه حافظه 256 بایتی در E2PROM تعریف می کند که از طریق یک رابط سریال 2 سیمی در آدرس 8 بیتی قابل دسترسی است.
1010000X (A0h).رابط مانیتورینگ تشخیصی دیجیتال از آدرس 8 بیتی 1010001X (A2h) استفاده می کند، بنابراین در اصل
نقشه حافظه سریال ID تعریف شده بدون تغییر باقی می ماند.رابط یکسان است، و بنابراین کاملاً با هر دو سازگار است
مشخصات GBIC و قرارداد چند منبع SFP.
اطلاعات عملیاتی و عیب یابی توسط یک کنترل کننده فرستنده و گیرنده تشخیصی دیجیتال (DDTC) نظارت و گزارش می شود.
در داخل فرستنده گیرنده، که از طریق یک رابط سریال 2 سیم قابل دسترسی است.هنگامی که پروتکل سریال فعال می شود، ساعت سریال
سیگنال (SCL، Mod Def 1) توسط میزبان تولید می شود.لبه مثبت داده ها را در فرستنده گیرنده SFP در آن بخش ها کلاک می کند
از E2PROM که محافظت از نوشتن ندارند.لبه منفی داده ها را از فرستنده گیرنده SFP کلاک می کند.سیگنال داده سریال
(SDA، Mod Def 2) برای انتقال داده سریال دو جهته است.میزبان از SDA در ارتباط با SCL برای علامت گذاری شروع و پایان استفاده می کند
فعال سازی پروتکل سریالحافظه ها به صورت مجموعه ای از کلمات داده 8 بیتی سازماندهی شده اند که می توانند به صورت جداگانه یا به صورت جداگانه مورد خطاب قرار گیرند
به صورت متوالی
عیب‌یابی دیجیتال برای TOP-BIDI-1.25G-10AD/BD به طور پیش‌فرض کالیبره‌شده داخلی است.
