جزئیات محصول:
|
| نرخ داده: | 1.25 گرم | منبع تغذیه: | 3.3 ولت |
|---|---|---|---|
| درجه حرارت: | 0 درجه سانتی گراد تا +70 درجه سانتی گراد | نوع رسانه: | SMF |
| فاصله: | 80 کیلومتر | تشخیص: | آره |
| طول موج: | 1310/1550 نانومتر | فرستنده لیزری: | DFB |
| برجسته کردن: | فرستنده و گیرنده نوری 1.25G-80AD SFP,فرستنده و گیرنده نوری 1.25G-80BD BIDI,فرستنده و گیرنده نوری SFP 80KM Rohs |
||

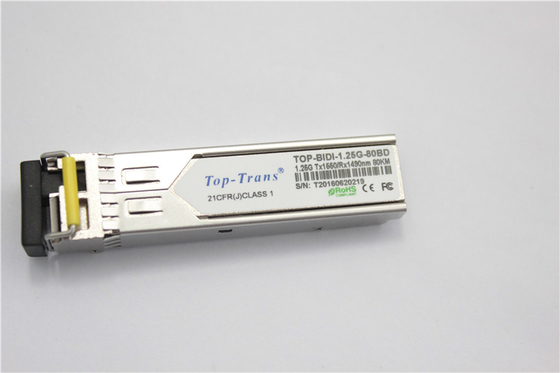

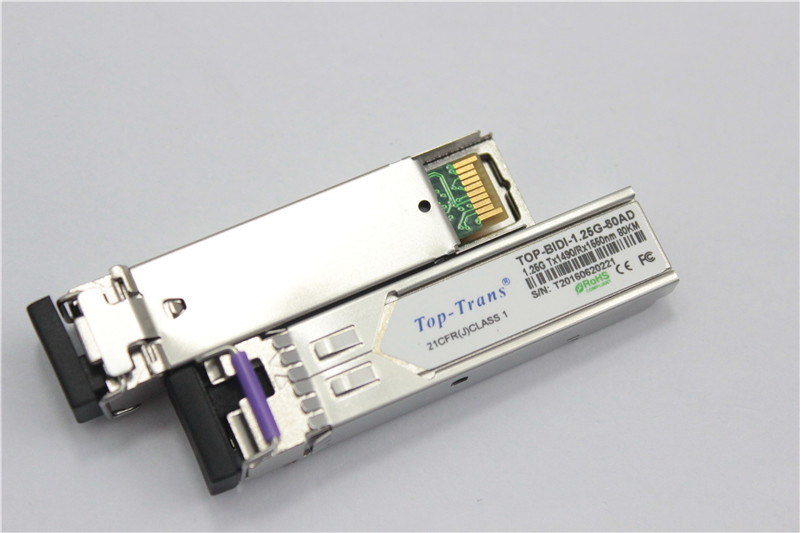

ماژول‌های فیبر فرستنده نوری 80 کیلومتری BIDI 1.25G-80AD/BD
نوریمدول80کیلومتر ویژگی ها:
●پیوندهای داده تا 1.25 گیگابیت در ثانیه
● فرستنده لیزری DFB
● پین تشخیص عکس
●تا 80KMon9/125μmSMF
● ردپای SFP با قابلیت اتصال داغ
رابط نوری قابل اتصال از نوع BIDILC/UPC
●اتلاف توان کم
● محفظه فلزی، برای EMI پایین تر
● سازگار با RoHS و بدون سرب
●منبع تغذیه تک + 3.3 ولت
● پشتیبانی از رابط مانیتورینگ تشخیصی دیجیتال
●سازگار باSFF-8472
●دمای کاری کیس تجاری: 0°C تا +70°C
تمدید شده: -10 درجه سانتیگراد تا +80 درجه سانتیگراد
صنعتی: -40 درجه سانتیگراد تا + 85 درجه سانتیگراد
برنامه های کاربردی
●به سوئیچ رابط تغییر دهید
●اترنت سریع
● برنامه های کاربردی Backplane سوئیچ شده
●رابط روتر/سرور
●پیوندهای نوری دیگر
استاندارد
● سازگار با SFP+MSA
● سازگار با SFF-8472reversion9.5
● مطابق با IEEE802.3-2005
● سازگار با Telcordia GR-468-CORE
ماژول نوری 80کیلومتر BIDIمشخصات
| نوع فیبر | SMF |
|
درجه حرارت |
1310/1550 نانومتر |
|
منبع تغذیه |
3.3 ولت |
|
فاصله |
80 کیلومتر |
|
فرم-فاکتور |
SFP |
|
طول موج |
1310/1550 نانومتر |
|
گواهی |
ROHS |
|
نسبت خاموشی نوری |
9 دسی بل |
دیجیتال تشخیص کارکرد
فرستنده گیرنده های SFP 1.25G 80KM 1310&1550 از پروتکل ارتباط سریال 2 سیمه همانطور که در SFPMSA تعریف شده است پشتیبانی می کنند.این است
بسیار نزدیک به E2PROM تعریف شده در استاندارد GBIC، با مشخصات الکتریکی یکسان.
شناسه سریال استاندارد SFP دسترسی به اطلاعات شناسایی را فراهم می کند که قابلیت های فرستنده گیرنده را توصیف می کند.
رابط ها، سازنده و سایر اطلاعات
علاوه بر این، فرستنده‌های SFP 1.25G 80KM 1310&1550 یک رابط نظارتی تشخیصی دیجیتال پیشرفته منحصر به فرد را ارائه می‌دهند.
که امکان دسترسی بلادرنگ به پارامترهای عملکرد دستگاه مانند دمای فرستنده گیرنده، جریان بایاس لیزری، ارسال شده را فراهم می کند.
توان نوری، توان نوری دریافتی و ولتاژ منبع تغذیه فرستنده گیرنده.همچنین یک سیستم زنگ هشدار و پیچیده را تعریف می کند
پرچم‌های هشدار، که وقتی پارامترهای عملیاتی خاص خارج از محدوده نرمال تنظیم شده کارخانه هستند، به کاربران نهایی هشدار می‌دهد.
SFPMSA یک نقشه حافظه 256 بایتی در E2PROM تعریف می کند که از طریق یک رابط سریال 2 سیمی در 8 بیت قابل دسترسی است.
آدرس 1010000X(A0h). واسط مانیتورینگ تشخیصی دیجیتال از آدرس 8 بیتی 1010001X(A2h) استفاده می کند، بنابراین
نقشه حافظه سریال شناسه اصلی تعریف شده بدون تغییر باقی می ماند.رابط یکسان است و بنابراین کاملاً عقب است
سازگار با هر دو مشخصات GBIC و توافقنامه چند منبع SFP.
اطلاعات عملیاتی و عیب یابی توسط یک کنترل کننده فرستنده و گیرنده تشخیصی دیجیتال (DDTC) نظارت و گزارش می شود.
در داخل فرستنده گیرنده، که از طریق یک رابط سریال 2 سیم قابل دسترسی است.هنگامی که پروتکل سریال فعال می شود، سریال
سیگنال ساعت (SCL، ModDef1) توسط میزبان تولید می شود.لبه مثبت داده ها را در فرستنده گیرنده SFP به آن کلاک می کند
بخش هایی از E2PROM که در برابر نوشتن محافظت نمی شوند.لبه منفی داده ها را از فرستنده گیرنده SFP ساعت می کند. سریال
سیگنال داده (SDA، ModDef2) دو جهته برای انتقال داده سریال است.میزبان از SDA در ارتباط با SCL برای علامت گذاری استفاده می کند
شروع و پایان فعال سازی پروتکل سریالحافظه‌ها مجموعه‌ای از کلمات داده ۸ بیتی سازمان‌دهی شده‌اند که می‌توانند آدرس‌دهی شوند
به صورت جداگانه یا متوالی
عیب‌یابی دیجیتال برای TOP-BIDI-1.25G-80AD/BD به طور پیش‌فرض کالیبره‌شده داخلی است.
