جزئیات محصول:
|
| پورت های کانال فیبر: | 16 QSFP ports (64 total ports); 16 پورت QSFP (مجموع 64 پورت)؛ E_Ports, F_Ports, M_P | حداکثر تایید شده: | 6,000 active nodes; 6000 گره فعال؛ 56 switches, 19 hops in Brocade Fabric OS® fabri |
|---|---|---|---|
| مقیاس پذیری: | معماری کامل پارچه با حداکثر 239 سوئیچ | وزن: | 3.56 کیلوگرم |
| درجه حرارت: | 0 درجه سانتی گراد تا 40 درجه سانتی گراد (32 درجه فارنهایت تا 104 درجه فارنهایت) | انواع ترافیک داده: | سوئیچ های فابریک از یونیکست پشتیبانی می کنند |
| حداکثر اندازه قاب: | محموله ۲۱۱۲ بایتی | بافرهای قاب: | 8192 در هر تیغه 64 پورت، به صورت پویا تخصیص داده شده است |
| برجسته کردن: | تیغه کانال فیبر DCX 8510,پورت 64x 16 گرم بروکاد dcx 8510,64x پورت 16 گرم بروکاد FC16-64 |
||

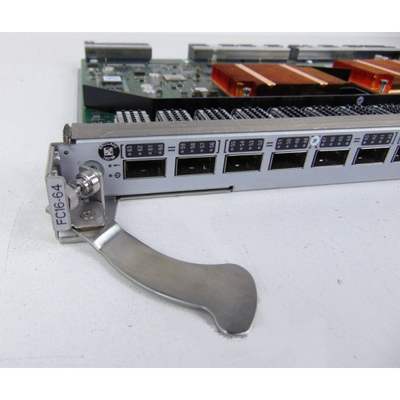

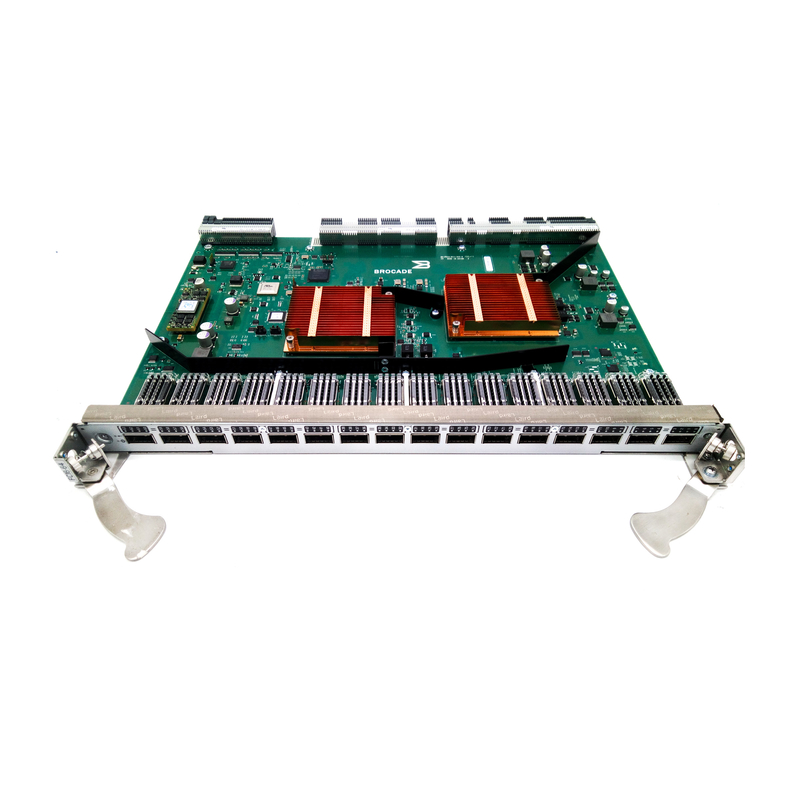

تیغه کانال فیبر با چگالی بالا Brocade FC16-64 DCX 8510 64x Port 16g
ماژول گسترش تیغه کانال فیبر FC16-64
توضیحات محصول:
Brocade FC16-64 دارای 16 پورت QSFP است که هر رابط فیزیکی به طور منطقی به عنوان یک درگاه کانال فیبر 4×16 گیگابیت در ثانیه پیکربندی شده است که با مشخصات کانال فیبر 14.025 گیگابیت بر ثانیه مطابقت دارد و از سازگاری با دو نسل قبلی مشخصات کانال فیبر - 8.5 گیگابیت در ثانیه پشتیبانی می کند. و 4.25 گیگابیت بر ثانیهبا استفاده از QSFP با چگالی بالا و کم مصرف برای اتصال، Brocade FC16-64 Port Blade را فعال می کند.
ادغام پورت های فیزیکی و کاهش 75 درصدی کابل ها، که مدیریت کابل را ساده می کند و مقیاس پذیری را برای چابکی تجاری بیشتر آسان می کند.
| ویژگی های اصلی | معماری سیستم ها |
|
انواع رسانه ها
|
کانکتور QSFP با قابلیت اتصال داغ.4×16 گیگابیت بر ثانیه SWL، رابط کابل نواری MPO 1×12 (66 متر OM3، 100 متر OM4؛ Brocade FC16-64 QSFP فقط از سرعت 4/8/16 گیگابیت در ثانیه [نه 2 گیگابیت بر ثانیه یا 10 گیگابیت در ثانیه] پشتیبانی می کند. |
|
تأخیر سوئیچ
|
تأخیر پورت سوئیچ محلی 700 ns است.تاخیر تیغه به تیغ 2.1 میکرو ثانیه است.رمزگذاری / فشرده سازی 5.5 میکرو ثانیه در هر گره است.Forward Error Correction (FEC) 400 ns بین E_Port ها اضافه می کند (به طور پیش فرض فعال است)
|
|
پهنای باند مجموع کانال فیبر |
512 گیگابیت بر ثانیه (نرخ داده)
|
| حداکثر قدرت | 118 وات با 16 استاندارد SWL QSFP حداکثر مصرف برق 134 وات |
| لرزش | عملیاتی: 0.5 گرم سینوسی، 0.4 گرم تصادفی، 5 تا 500 هرتز غیر عامل: 2.0 گرم سینوس، 1.1 گرم تصادفی، 5 تا 500 هرتز |
|
نرم افزار مدیریت پشتیبانی شده |
HTTP، SNMP v1/v3 (FE MIB، FC Management MIB)، SSH؛حسابرسی، Syslog;Brocade Advanced Web Tools، Brocade Network Advisor SAN Enterprise یا Brocade Network Advisor SAN Professional Plus.رابط خط فرمان (CLI)؛سازگار با SMI-S؛دامنه های اداری؛مجوزهای آزمایشی برای قابلیت های افزودنی
|
| امنیت | رمزگذاری AES-GCM-256 در ISL.DH-CHAP (بین سوئیچ ها و دستگاه های پایانی)، احراز هویت سوئیچ FCAP.سازگار با FIPS 140-2 L2، HTTPS، IPsec، فیلتر IP، LDAP با IPv6، OpenLDAP، Port Binding، RADIUS، کنترل دسترسی مبتنی بر نقش تعریف شده توسط کاربر (RBAC)، کپی امن (SCP)، RPC ایمن، SFTP، SSH v2، SSL، Switch Binding، TACACS+، Trusted Switch |
|
تشخیص
|
مولد جریان داخلی، تشخیص کابل ClearLink (بدون پشتیبانی از حلقه بک الکتریکی/اپتیکال)، ترافیک لینک / تأخیر / فاصله.POST و عیب‌یابی آنلاین/آفلاین تعبیه‌شده، از جمله نظارت بر محیط، FCping و Pathinfo (FC traceroute)، آینه‌کاری جریان، نمایشگر فریم، راه‌اندازی مجدد دیمون بدون اختلال، آینه‌سازی پورت، نظارت بر سلامت اپتیک، نظارت بر توان (فقط تیغه‌های 16 گیگابیت در ثانیه)، RAStrace ورود به سیستم و تشخیص راه‌اندازی مجدد چرخشی (RRD)
|
کمترین مصرف برق
فرستنده‌های نوری QSFP سازگار با کانال فیبر SWL 4×16 گیگابیت بر ثانیه، فرستنده‌های نوری با قابلیت تعویض داغ، ولتاژ پایین (3.3 ولت) با قابلیت تشخیص دیجیتال هستند که با مشخصات مکانیکی QSFP MSA (SFF-8436) مطابقت دارند. FC16-64 با تراکم بالا و 285 درصد مصرف برق کمتر نسبت به چهار SFP استاندارد (1.4 وات در مقابل 4 وات)، کمترین توان مصرفی در بین تیغه های سوئیچینگ کانال فیبر.در واقع، یک Brocade DCX 8510 با هشت پورت Brocade FC16-64 نه تنها بالاترین تراکم پورت را ارائه می دهد، بلکه تنها 1902 وات (0.19 W/Gbps) می کشد.نزدیکترین محصول رقابتی به بیش از 40 درصد انرژی بیشتر نیاز دارد
25 درصد پورت های کمتر را تامین کنید.از طریق استفاده از QSFP های کارآمد انرژی، Brocade سازمان های فناوری اطلاعات را قادر ساخته است تا به سطوح جدیدی از یکپارچگی زیرساخت ها دست یابند و در عین حال مصرف انرژی کلی را کاهش دهند.
