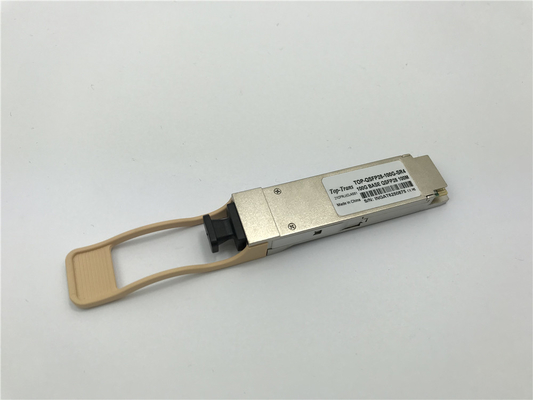

فرستنده و گیرنده نوری QSFP28 100G PSM4 برای ماژول های فیبر نوری اترنت 100G

فرستنده و گیرنده نوری QSFP28 100G PSM4 برای ماژول های فیبر نوری اترنت 100G

ویژگی QSFP28

1. سرعت داده تا 100 گیگابیت بر ثانیه

2. طول پیوند تا 500 متر روی فیبر تک حالت با سرعت 100 گیگابیت بر ثانیه

3.Selectable retiming

مطابق با 4.SFF-8665

منبع تغذیه 5.3.3 ولت

6.QSFP28 توان کلاس 4 (< 3.5W)

7. کلاس 1 ایمنی لیزر

8. قابل اتصال داغ

9. RoHS، UL و TÜV سازگار است

سازگار با 10.100G-PSM4

11. SFF-8636 سازگار با رابط مدیریت I2 C با توابع DDM

برنامه های کاربردی QSFP28:

اترنت 100G QSFP28

واجد شرایط برای سیستم های انتها به انتها Mellanox InfiniBand EDR

فرستنده گیرنده Mellanox® MMS1C10-CM یک فرستنده و گیرنده نوری QSFP28 موازی، تک حالت، 1310 نانومتری، 4 کاناله (PSM4)، قابل اتصال، QSFP28 است که برای استفاده در برنامه های اترنت 100 گیگابایتی طراحی شده است.همچنین برای استفاده در سیستم های انتها به انتها Mellanox InfiniBand EDR واجد شرایط است.این ماژول دارای پیشرفته ترین فناوری لیزر DFB خنک نشده و مدار مجتمع به منظور ارائه عملکرد بالا است.فرستنده و گیرنده بر روی فیبر 4 خطی موازی تک حالته (SMF) با استفاده از طول موج اسمی 1310 نانومتر کار می کند و مطابق با SFF-8665 است.فرستنده گیرنده دارای یک اتصال استاندارد QSFP28 در سمت الکتریکی به سمت سیستم میزبان است.رابط نوری از چهار کانال/فیبر نوری در هر جهت تشکیل شده است و برای یک کابل نوری تک حالته موازی از طریق یک کانکتور استاندارد MPO در نظر گرفته شده است.هر کانال/فیبر با نرخ سیگنال تا 25.78125 گیگابایت در روز کار می کند.آزمایش دقیق تولید، بهترین تجربه نصب خارج از جعبه، عملکرد و دوام را تضمین می کند.فرستنده گیرنده MMS1C10-CM دارای عملکردهای مانیتورینگ تشخیصی دیجیتال (DDM) برای ولتاژ تغذیه، دما، جریان بایاس لیزر، سطوح انتقال و دریافت نوری با آستانه هشدار و هشدار مرتبط است.تنظیم اکولایزر ورودی Tx، دامنه خروجی/تاکید Rx، و (عدم)انتخاب زمانبندی مجدد از طریق رجیسترهای کنترلی تعریف شده در استاندارد SFF-8636 کنترل می شود.فرستنده گیرنده MMS1C10-CM با PSM4 MSA مطابقت دارد.
