جزئیات محصول:
|
| نام فروشنده: | سیسکو | فاکتور فرم: | QSFP28 100G و 40G |
|---|---|---|---|
| طول موج مرکز: | 855 نانومتر، 908 نانومتر | فاصله انتقال: | 100 متر |
| درجه حرارت: | 10+ تا 70+ درجه سانتی گراد | وزن: | 0.06 کیلوگرم در هر قطعه |
| ضمانتنامه: | 1 سال | فرمت مدولاسیون: | NRZ |
| پروتکل: | EEE 802.3bm، QSFP28 MSA، SFF-8665، SFF-8636، CPRI، eCPRI | ||
| برجسته کردن: | فرستنده و گیرنده نوری 100G QSFP28,فرستنده نوری 40GBASE QSFP28,ماژول SR BiDi 100G QSFP28 |
||
فرستنده گیرنده سیسکو QSFP-40/100-SRBD 10-3317-01 40GBASE و 100G QSFP28 SR-BiDi
سیسکو کیوSFP-40/100-SRBDنمای کلی فرستنده گیرنده
ترافیک مرکز داده به دلیل افزایش فعالیت سرور، تراکم برنامه در سرورهای مجازی و تقاضا برای اتصالات شرقی-غربی با تاخیر کم بین سرورها به رشد خود ادامه می دهد.هنگامی که فرستنده و گیرنده دو جهته (BiDi) محبوب QSFP+ 40Gb منتشر شد، برای اولین بار اپراتورهای مرکز داده را قادر ساخت تا بدون نیاز به جایگزینی زیرساخت کابل فیبر، از 10 گیگابایت به 40 گیگابایت ارتقا دهند.نسل بعدی BiDi با نرخ دوگانه که دارای هر دو حالت عملیاتی 40 گیگابیت و 100 گیگابیت است، مزایای مشابه و بیشتر را ارائه می دهد.
فرستنده گیرنده سیسکو QSFP 40/100 گیگابیت با نرخ دوگانه BiDi می تواند به عنوان یک BiDi 40 گیگابایتی عمل کند که به ترتیب با فاصله 100 متر و 150 متر با فیبر چند حالته OM3 و OM4 مطابقت دارد.در حالت 100 گیگابیت، دسترسی BiDi با نرخ دوگانه به ترتیب 70 متر و 100 متر در OM3 و OM4 است.در هر دو حالت، دسترسی BiDi با همتای SR4 خود مطابقت دارد.
به عنوان یک فرستنده گیرنده منفرد با این دو حالت کار، BiDi با نرخ دوگانه سیسکو به اپراتورهای مرکز داده این امکان را می دهد تا از زیرساخت MMF متصل به LC دوبلکس موجود خود برای انتقال از 10 گیگابیت به اتصال اترنت 40 یا 100 گیگابیت یا مهاجرت مجدد استفاده کنند. از 40 گیگ تا 100 گیگ
پارامترهای tفرستنده نوری سیسکو QSFP28 100G:
| نوع فیبر | کابل چند حالته OM3 یا OM4 |
| رابط | کانکتور LC دوبلکس |
| طول موج ارسال و دریافت (nm) | 840 نانومتر تا 860 نانومتر |
|
پهنای باند معین (MHz*km)*1 |
2000 (OM3) 4700 (OM4) 4700 (OM5) |
| رنگ برگه بکشید | خاکستری |
| لیزر و TIA | VCSEL و PIN |
| Tx Power |
-6 تا +4dBm برای سرعت داده 100G -4 تا +5dBm برای سرعت داده 40G |
|
حساسیت Rx |
-7.9 تا +4dBmبرای سرعت داده 100G -6 تا +5dBm برای 40G نرخ داده |
| نسبت انقراض | 2.0 دسی بل |
| مصرف برق | 3.5 وات |
| منبع تغذیه تک | 3.3 V |

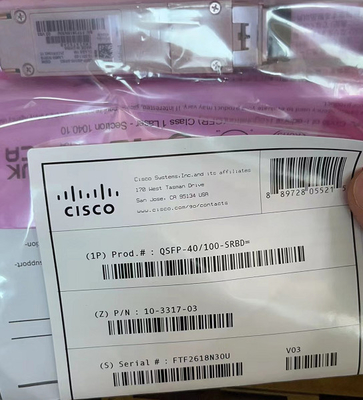

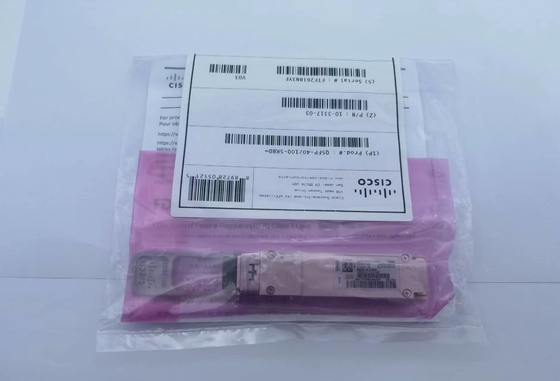

عکس برای Cisco QSFP28 100G و 40G QSFP-40/100-SRBDفرستنده گیرنده
ویژگی ها و مزایای ماژول های نوری سیسکو QSFP28 100G
● قابلیت دو نرخی 40 و 100 گیگابایتی
● سازگاری با 40 گیگابایت QSFP+ BiDi
● فرم فاکتور QSFP28
● روی زیرساخت فیبر MMF متصل به LC دوبلکس، مانند 10 گیگابایت SR و 40 گیگابایت BiDi کار می کند
● تصحیح خطای رو به جلو پردازنده
● مدولاسیون نوری PAM4
● فناوری نوری دو جهته
● ارتقاء تدریجی به 100 گیگابایت از 10 گیگابایت SR یا 40 گیگابایت BiDi را فعال می‌کند
سازگار با فناوری BiDi 40 گیگابایتی سیسکو
فقط سیسکو با فرستنده گیرنده های 40 گیگابایتی BiDi بومی با فرم فاکتور QSFP28 سازگاری رو به عقب ارائه می دهد.
مانند BiDi 40 گیگا بایتی، BiDi با نرخ دوگانه 40/100 گیگابایتی با استفاده از طول موج‌های اسمی 850 نانومتر و 910 نانومتر و فیلترهای تقسیم طول موج غیرفعال (WDM) در کانال‌های Tx و Rx ایزوله دو طرفه روی هر دو فیبر ارسال می‌کند.در حالت 40 گیگابایتی، 20 گیگابایت کانال NRZ را روی هر فیبر ارسال می‌کند و مجموع پهنای باند آن 40 گیگابایت است.
در حالت 100 گیگابایتی، کانال های 50 گیگابیتی PAM4 را برای مجموع پهنای باند 100 گیگابیت کار می کند.فناوری PAM4 سرعت داده 50 گیگابایتی را با سیگنال دهی با نرخ 25 گیگاباد فعال می کند.he 40/100G BiDi شامل یک جعبه دنده برای ترجمه سیگنال از فرمت 4x25G، بومی فرم فاکتور QSFP28، به فرمت 2x50Gb برای دامنه نوری است.همچنین از تصحیح خطای رو به جلو (FEC) برای کاهش نرخ خطای بیت استفاده می کند.این امکان استفاده از فناوری فرستنده و گیرنده نسل فعلی را فراهم می کند.
BiDi با نرخ دوگانه 40/100 گیگابایتی، گزینه های مهاجرت متعددی را به مشتریان سیسکو ارائه می دهد که در حال حاضر از پیوندهای 10 یا 40 گیگابیتی در معماری مرکز داده خود استفاده می کنند.اپراتورها می توانند با ارتقاء تجهیزات شبکه یک سر در یک زمان، انعطاف پذیری در برنامه ها و بودجه داشته باشند.
