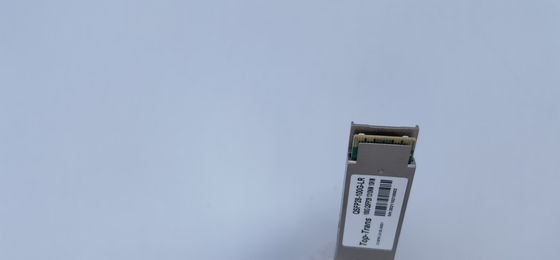

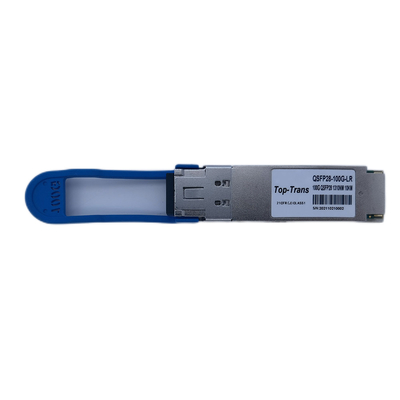

Arista QSFP28 100G PAM4 Single Lambda Optics 10KM SMF LC Duplex QSFP-100G-LR1

100G Single Lambda فناوری جدیدی است که توسط گروه MSA برای اپتیک QSFP28 100G توسعه یافته است که برای کاهش هزینه های عملیاتی برای اپراتورهایی که از 100G SR4، LR4، CWDM4 و PSM4 موجود استفاده می کنند، طراحی شده است.100G Single Lambda از مدولاسیون نوری PAM4 برای اتصال سیگنال الکتریکی 4*25G NRZ به لیزر لامبدا واحد 1*100G PAM4 با تراشه گیربکس DSP استفاده می کند.مدولاسیون تک لامبدا PAM4 پیچیدگی mux/demux را بسیار ساده می کند و چهار سیگنال 25G را در یک لینک 100G ادغام می کند و قطعات نوری پرهزینه را کاهش می دهد.

اپتیک لامبدا 100G از طول موج 1310 نانومتری و مدولاسیون PAM4 50GBaud استفاده می کند، بنابراین سازگاری با همان اپتیک QSFP-DD 400G را امکان پذیر می کند.مانند QSFP-DD PLR4 Optics از 4 لینک موازی سیگنال نوری 1310NM 100G PAM4 50GBaud استفاده می کند، می تواند به چهار 100G-LR Single lambda QSFP28 100G Optics با کابل Breakout متصل شود و انتقال صاف از 400G را به 1000G ارائه دهد.

فرستنده گیرنده QSFP28 100G LR1 سازگار با Arista را می توان به هر پورت QSFP Arista 100G وصل کرد.رابط اتصال الکتریکی 4 * 25G NRZ است، مانند همه ماژول های قدیمی QSFP28 100G.اما، نه مانند سیگنال نوری 100G LR4 mux/demux 4 * 25G NRZ در یک فیبر، فرستنده گیرنده QSFP28 100G LR1 از یک تراشه گیربکس برای تبدیل سیگنال های الکتریکی 4 * 25G NRZ به یک سیگنال 1 * 100G PAM4 و زوج به سیگنال نوری استفاده می کند. لیزر طول موج (یا "لامبدا") برای انتقال.به دلیل مدولاسیون نوری متفاوت، ماژول‌های QSFP28 100G LR1 با ماژول قدیمی 100G LR4 کار نمی‌کنند.

اپتیک Top-Trans QSFP28 100G PAM4 LR1 از یک سیگنال لامبدا 50 گیگابایتی در طول موج مرکزی 1310 نانومتر استفاده می کند و از طول پیوند تا 10 کیلومتر از طریق فیبر تک حالته G.652 پشتیبانی می کند.اپتیک Top-Trans QSFP28 100G PAM4 LR1 از مدولاسیون نوری PAM4 و FEC استفاده می کند و کاملاً با MSA QSFP28 100GBASE-LR Single Lambda سازگار است.اپتیک QSFP28 100G PAM4 LR1 می تواند پیوند فیبر را برای اتصال زیرساخت های اطراف در 10 کیلومتر گسترش دهد و برای اتصال ستون فقرات به هسته یا ستون فقرات/اسپینا یا DCI و غیره برای شبکه دانشگاه و مرکز داده ایده آل باشد.

ویژگی های کلیدی QSFP28

• سازگار با QSFP28 MSA

• پشتیبانی از نرخ Baud 53.125Gbps

• 100G لامبدا 100GBASE-LR

• انتقال تا 10 کیلومتر روی فیبر تک حالته (SMF) با FEC

• دمای کیس عملیاتی:0 - 70 ℃

• مدولاسیون PAM4، سیگنال الکتریکی 4x25G PAM4 تا لیزر PAM4 1x100G

• منبع تغذیه تک + 3.3 ولت، حداکثر مصرف برق 4.5 وات

• دمای کیس عملیاتی: 0~70C

• سازگار با RoHS

• اتصال با اپتیک 400GBASE-PLR4 PAM4 از طریق کابل شکست MTP/MPO

را

کاربردOF QSFP28

• 100GBASE-LR اترنترا

• 400GBASE-PLR4 تا 4 100GBASE-LR موازی

را

راپلت فرم سازگارOF QSFP28

Arista 7050X3، 7050X4، 7358X4، 7060X، 7260X، 7130، 7170، 7280R، 7280R3، 7300X، 7388X5، 7368X4، 7370R، 7370R، 7500R

مولفه هایOF QSFP28

سوالات متداولOF QSFP28

• ما به تقسیم پورت از 400G به 4x100G نیاز داریم چه چیزی می توانید ارائه دهید؟

را

برای 400G تا 4 * 100G، ما طول پیوند فیبر شکست را برای DR-500M، FR-2KM، LR-10KM ارائه می‌کنیم.

QSFPDD-400G-PLR4 با 4 * QSFP28-100G-LR1

QSFPDD-400G-FR4 با 4 * QSFP28-100G-FR1

QSFPDD-400-DR4 با 4 * QSFP28-100G-DR1

از طریق 8 هسته MTP/MPO به 4 هسته از 2 هسته LC Duplex Breakout Cable

• آیا می توانم از ماژول QSFP28 شما در سوئیچ های Huawei CE16800 استفاده کنم؟

را
بله، سازگاری هواوی بهترین تقاضای محبوب مشتریان قبلی ما است.
اپتیک ما کار روی سوئیچ های Huawei Cloud Engine را تضمین می کند.

است

• آیا اپتیک شما می تواند با QSFP28 LR4 کار کند؟

را

نه، مدولاسیون نوری آنها متفاوت است، زمانی که LR4 از 4 * 25G NRZ استفاده می کند اما این LR1 از 1 * 100G PAM4 استفاده می کند.

• اگر متوجه شوم که اپتیک شما با پیوند فیبر ما راضی نمی‌شود، تلفات سیگنال بحرانی رخ می‌دهد چه؟

را

اپتیک ما با استفاده از قطعات جدید جدید از طریق کنترل دقیق QC بر روی پارامتر و تست عملکرد، در آشکارساز خطا و نمودار چشمی تولید می شود.نسبت صلاحیت بیش از 99.9٪ است

در صورت بروز هرگونه نقص کیفیت در ضمانت نامه، ما بلافاصله خدمات تعویض/تعمیر را ترتیب خواهیم داد
