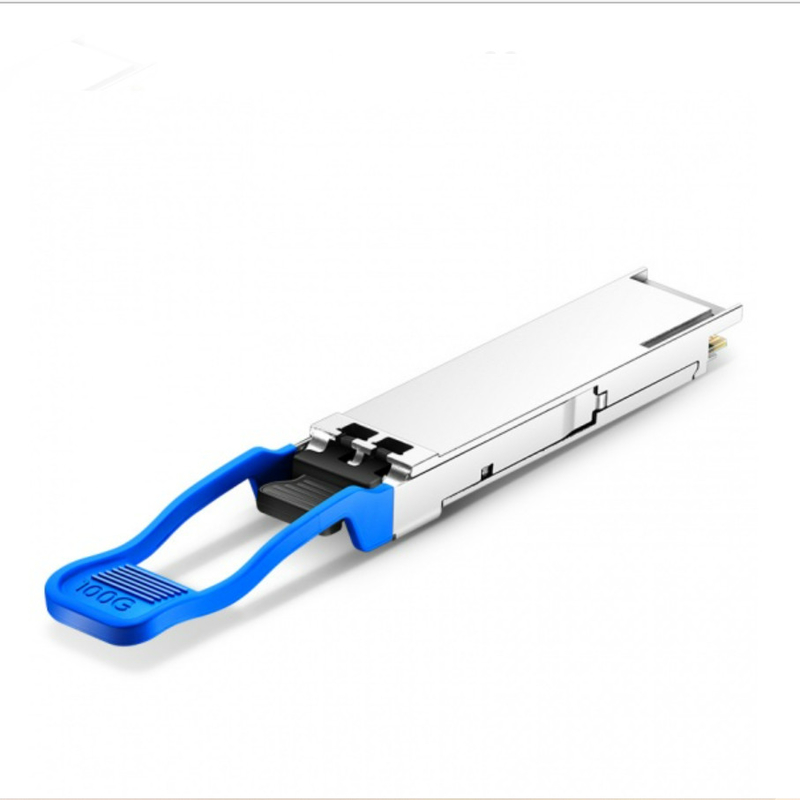

فرستنده گیرنده فیبر 100 گیگابایتی QSFP28 LR4 نوری 1310 نانومتری ماژول فرستنده گیرنده ملانوکس 10 کیلومتر
ویژگی
– فرم MSA QSFP28 قابل اتصال داغ
عامل
- مطابق با IEEE 802.3ba
100GBASE-LR4 و IEEE 802.3bm
CAUI-4
- تا 10 کیلومتر دسترسی به حالت تک
فیبر (SMF)
– یک منبع تغذیه +3.3 ولت
– دمای کیس عملیاتی
0-70 درجه سانتیگراد
– LAN-WDM مبتنی بر DFB 4x25.78Gb/s
فرستنده
– 4×25.78 گیگابیت بر ثانیه زمان بندی شده الکتریکی
رابط
- حداکثر مصرف برق
< 3.5 وات
– پریزهای LC دوبلکس
- سازگار با RoHS
– عملکردهای DDM سازگار با SFF-8636
- برنامه های کاربردی:
• اترنت 100GBASE-LR4 100G
• واجد شرایط Mellanox InfiniBand
سیستم انتها به انتها EDR
| نرخ |
100 گرم |
| طول موج |
1310 نانومتر |
| نسبت انقراض |
> 4dB
|
| DDMI |
آره |
| کاربرد |
Infiniband 100G EDR |
فرستنده نوری 100GQSFP28 Mellanox®100Gb/s برای استفاده در پیوندهای اترنت 100 گیگابیتی تا 10 کیلومتر طراحی شده است.
از فیبر تک حالتههمچنین برای استفاده در سیستم های انتها به انتها Mellanox InfiniBand EDR واجد شرایط است.این
فرستنده گیرنده با QSFP28 MSA، IEEE 802.3ba 100GBASE-LR4 و IEEE 802.3bm CAUI-4 سازگار است.
عملکردهای تشخیص دیجیتال از طریق I در دسترس هستند
رابط 2C، همانطور که توسط QSFP28 مشخص شده است.
این ماژول 4 کانال ورودی 25 گیگابیت بر ثانیه داده های الکتریکی را به 4 کانال LAN WDM نوری تبدیل می کند.
سیگنال می دهد و سپس آنها را برای انتقال نوری 100 گیگابیت بر ثانیه در یک کانال واحد چندگانه می کند.برعکس، در
سمت گیرنده، ماژول یک ورودی LAN نوری WDM 100 گیگابیت بر ثانیه را به 4 سیگنال نوری تبدیل می کند و
سپس آنها را به 4 کانال خروجی برق تبدیل می کند
سوالات متداول
Q1.آیا فرستنده نوری شما اورجینال است؟
A1.Yes، همه فرستنده‌های نوری ما 100٪ اصلی تضمین شده‌اند!
Q2. چگونه کیفیت SFP را تضمین می کنید؟
A2.ما تجهیزات تست حرفه ای و تیم QC داریم.هر واحد قبل از حمل و نقل به طور کامل با عملکرد عالی آزمایش می شود.
Q3.اگر متوجه شوم که محصول مشکل کیفیتی دارد، چه خواهید کرد؟
A3. ما از هر فروش با ضمانت بازگشت پول بدون ریسک خود پشتیبان تهیه می کنیم!شما می توانید با اطمینان از شرکتی با حسن نیت خرید کنید که بیش از 10 سال است به مشتریان خود خدمات می دهد!رویای ما ساختن یک شرکت معروف 100 ساله است!
Q4.شرایط تجارت چیست؟
A4. Lead Time: 1 روز پس از تأیید پرداخت شما (در انبار، ما به 1 روز برای آزمایش کامل آنها نیاز داریم)
مدت پرداخت: Western Union، T/T، Alipay، Escow، Money Gram
گارانتی: 1 سال
Q5.آیا موارد سازگار دارید؟
A5. بله، ما نام تجاری خود را داریم: Top-trans، از جمله 1X9، SFP، XFP، SFP+، BIDI در انواع مشخصات.
این ماژول 4 کانال ورودی 25 گیگابیت بر ثانیه داده های الکتریکی را به 4 کانال LAN WDM نوری تبدیل می کند.
سیگنال می دهد و سپس آنها را برای انتقال نوری 100 گیگابیت بر ثانیه در یک کانال واحد چندگانه می کند.برعکس، در
سمت گیرنده، ماژول یک ورودی LAN نوری WDM 100 گیگابیت بر ثانیه را به 4 سیگنال نوری تبدیل می کند و
سپس آنها را به 4 کانال خروجی برق تبدیل می کند
ملانوکس
®
فرستنده و گیرنده نوری 100 گیگابیت بر ثانیه برای استفاده در پیوندهای اترنت 100 گیگابیتی تا 10 کیلومتر طراحی شده است.
از فیبر تک حالتههمچنین برای استفاده در سیستم‌های انتها به انتها Mellanox InniBand EDR واجد شرایط است.این
فرستنده گیرنده با QSFP28 MSA، IEEE 802.3ba 100GBASE-LR4 و IEEE 802.3bm CAUI-4 سازگار است.
عملکردهای تشخیص دیجیتال از طریق I در دسترس هستند
2
رابط C، همانطور که توسط QSFP28 مشخص شده است
ملانوکس
®
فرستنده و گیرنده نوری 100 گیگابیت بر ثانیه برای استفاده در پیوندهای اترنت 100 گیگابیتی تا 10 کیلومتر طراحی شده است.
از فیبر تک حالتههمچنین برای استفاده در سیستم‌های انتها به انتها Mellanox InniBand EDR واجد شرایط است.این
فرستنده گیرنده با QSFP28 MSA، IEEE 802.3ba 100GBASE-LR4 و IEEE 802.3bm CAUI-4 سازگار است.
عملکردهای تشخیص دیجیتال از طریق I در دسترس هستند
2
رابط C، همانطور که توسط QSFP28 مشخص شده است
ملانوکس
®
فرستنده و گیرنده نوری 100 گیگابیت بر ثانیه برای استفاده در پیوندهای اترنت 100 گیگابیتی تا 10 کیلومتر طراحی شده است.
از فیبر تک حالتههمچنین برای استفاده در سیستم‌های انتها به انتها Mellanox InniBand EDR واجد شرایط است.این
فرستنده گیرنده با QSFP28 MSA، IEEE 802.3ba 100GBASE-LR4 و IEEE 802.3bm CAUI-4 سازگار است.
عملکردهای تشخیص دیجیتال از طریق I در دسترس هستند
2
رابط C، همانطور که توسط QSFP28 مشخص شده است
ملانوکس
®
فرستنده و گیرنده نوری 100 گیگابیت بر ثانیه برای استفاده در پیوندهای اترنت 100 گیگابیتی تا 10 کیلومتر طراحی شده است.
از فیبر تک حالتههمچنین برای استفاده در سیستم‌های انتها به انتها Mellanox InniBand EDR واجد شرایط است.این
فرستنده گیرنده با QSFP28 MSA، IEEE 802.3ba 100GBASE-LR4 و IEEE 802.3bm CAUI-4 سازگار است.
عملکردهای تشخیص دیجیتال از طریق I در دسترس هستند
2
رابط C، همانطور که توسط QSFP28 مشخص شده است
©2018 Mellanox Technologies.تمامی حقوق محفوظ است.
†
فقط برای تصویر.محصولات واقعی ممکن است متفاوت باشد.
ملانوکس
®
فرستنده و گیرنده نوری 100 گیگابیت بر ثانیه برای استفاده در پیوندهای اترنت 100 گیگابیتی تا 10 کیلومتر طراحی شده است.
از فیبر تک حالتههمچنین برای استفاده در سیستم‌های انتها به انتها Mellanox InniBand EDR واجد شرایط است.این
فرستنده گیرنده با QSFP28 MSA، IEEE 802.3ba 100GBASE-LR4 و IEEE 802.3bm CAUI-4 سازگار است.
عملکردهای تشخیص دیجیتال از طریق I در دسترس هستند
2
رابط C، همانطور که توسط QSFP28 MSA مشخص شده است.
این ماژول 4 کانال ورودی 25 گیگابیت بر ثانیه داده های الکتریکی را به 4 کانال LAN WDM نوری تبدیل می کند.
سیگنال می دهد و سپس آنها را برای انتقال نوری 100 گیگابیت بر ثانیه در یک کانال واحد چندگانه می کند.برعکس، در
سمت گیرنده، ماژول یک ورودی LAN نوری WDM 100 گیگابیت بر ثانیه را به 4 سیگنال نوری تبدیل می کند و
سپس آنها را به 4 کانال خروجی داده های الکتریکی تبدیل می کند.
آزمایش دقیق تولید، بهترین تجربه نصب خارج از جعبه، عملکرد، و
دوام
جدول 1 - حداکثر مطلق رتبه بندی
پارامتر نماد کمترین بیشترین واحدها
دمای ذخیره سازی تیس -40 85 درجه سانتی گراد
دمای کیس عملیاتی تی
op 0 70 درجه سانتی گراد
حداکثر ولتاژ تغذیه V
سی سی -0.5 3.6 V
رطوبت نسبی (غیر متراکم 85 %
آستانه آسیب، هر خط TH
د
5.5 --- dBm
جدول 2 - شرایط عملیاتی توصیه شده و نیازهای منبع تغذیه
پارامتر نماد کمترین معمول بیشترین واحدها
ولتاژ تغذیه Vسی سیآرایکس، Vسی سی1، Vسی سیتیایکس 3.135 --- 3.465 V
نرخ داده، هر خط --- -100ppm 25.78125 + 100 ppm گیگابیت بر ثانیه
فاصله پیوند با رتبه G.652
فیبر
Lmax --- --- 10 کیلومتر
MMA1L10-CR
– فرم MSA QSFP28 قابل اتصال داغ
عامل
– مطابق با IEEE 802.3ba
100GBASE-LR4 و IEEE 802.3bm
CAUI-4
– تا 10 کیلومتر دسترسی به حالت تک
فیبر (SMF)
– منبع تغذیه تک + 3.3 ولت
– دمای کیس عملیاتی از
0-70 درجه سانتیگراد
– LAN-WDM مبتنی بر DFB 4x25.78Gb/s
فرستنده
– 4×25.78 گیگابیت بر ثانیه زمان بندی برق
رابط
– حداکثر مصرف برق
< 3.5 وات
– ظروف LC دوبلکس
– سازگار با RoHS
– عملکردهای DDM سازگار با SFF-8636
– برنامه های کاربردی:
• 100GBASE-LR4 100G اترنت
• واجد شرایط Mellanox InfiniBand
