جزئیات محصول:
|
| درجه حرارت: | 0°C~+70°C | فاکتور فرم: | QSFP28 100G |
|---|---|---|---|
| فاصله انتقال: | 100 متر | وزن: | 0.05 کیلوگرم / عدد |
| پروتکل: | IEEE 802.3bm QSFP28 MSA | اندازه هسته: | G.652 |
| برجسته کردن: | برواد QSFP28 100G SR4,CE QSFP28 100G SR4,4x25GbE 100GBASE SR4 |
||
ماژول Brocade QSFP28 100G SR4 Optical Transceiver XBR-100G-SR4-0288 100GBASE-SR4 or 4x25GbE For FC32-64 Blade
بروکات اصلی QSFP28 100G SR4گیرندهمشخصات:
نکات برجسته
• قابلیت اطمینان بالای سیستم را بر اساس آزمایش صلاحیت و گواهینامه دقیق ارائه می دهد
• از پارامترهای طراحی منحصر به فرد برای ارائه بالاترین عملکرد با راه حل های پیشرو در صنعت Brocade برای پشتیبانی از تداوم کسب و کار و بازیابی بلایا استفاده می کند.
• مطابق با 100GBASESR4 (IEEE 802.3bm) مشخصات نوری، به اطمینان از سازگاری با سایر اپتیک های منطبق با استانداردها کمک می کند.
• به حذف مشکلات ناشی از تغییرات طراحی غیرمنتظره کمک می‌کند، و سازگاری سرتاسری را فراهم می‌کند.
• اتصال با پلتفرم های Brocade را برای فعال کردن حداکثر فاصله کابل کلید بهینه می کند
امکانات
• فرستنده نوری اترنت تشخیصی دیجیتال با ولتاژ پایین (3.3 ولت) با قابلیت تعویض داغ که از پیوندهای سریال پرسرعت روی فیبر چند حالته 1×12 با نرخ سیگنال 4×25.8 گیگابیت بر ثانیه پشتیبانی می کند.
• لیزرهای 4×25.8 گیگابیت بر ثانیه 850 نانومتر
• مشخصات رابط نوری در IEEE 802.3bm 100GBASE-SR4
• ویژگی‌های تشخیصی در QSFP28 MSA که نظارت در زمان واقعی را ارائه می‌کند:
- توان نوری منتقل شده
- توان نوری دریافت کرد
- جریان بایاس لیزر
- دما
• کانکتور MPO 1×12 استاندارد صنعتی
• طول پیوند 70 متری فیبر چند حالته OM3، طول پیوند 100 متری در فیبر چند حالته OM4
• لیزر IEC 60825-1 کلاس 1/CDRH کلاس 1، ایمن برای چشم
• مطابقت با دستورالعمل محدودیت مواد خطرناک (RoHS) - ولتاژ تغذیه
پارامترهای برایچلسیوسازگار با QSFP28 100Gگیرنده نوری:
| پارامتر | شرح |
| کارایی | سرعت خط 4×25.8 گیگابیت بر ثانیه، فول دوبلکس |
| رسانه ها | کابل مورد نیاز QSFP28 استاندارد صنعتی با قابلیت اتصال گرم، MPO 1×12: MMF ماده به زن 12 فیبر MPO (70 متر در فیبر OM3، 100 متر در فیبر OM4) |
| پارامترهای عملیاتی |
انتقال (Tx): • طول موج: 10 کانال، 840 تا 860 نانومتر • توان متوسط: -9.1 تا +2.4 دسی بل در هر کانال • RIN: حداکثر -128 dB/Hz. • افت برگشت نوری: حداکثر 12 دسی بل. • OMA: -7.1 تا +3.0 dBm در هر کانال دریافت (Rx): • طول موج: 4 کانال، 840 تا 860 نانومتر • میانگین توان در هر خط: -11.0 تا +2.4 دسی بل در هر کانال • تلفات بازگشتی نوری: حداکثر -12 دسی بل. • SRS OMA: حداکثر -5.6 dBm.در هر کانال |
| اندازه |
عرض: 41.65 میلی متر (1.64 اینچ) ارتفاع: 17.40 میلی متر (0.69 اینچ) عمق: 107.50 میلی متر (4.23 اینچ) |
| دمای ذخیره سازی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد (-40 درجه فارنهایت تا +185 درجه فارنهایت) |
| اتلاف قدرت | حداکثر 2.5 وات |

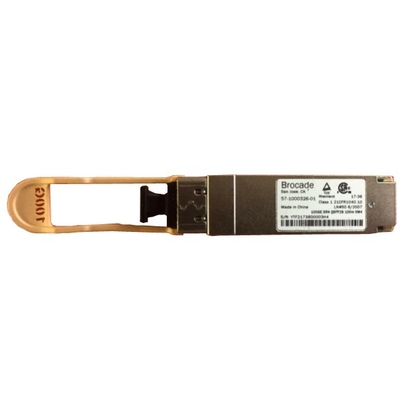

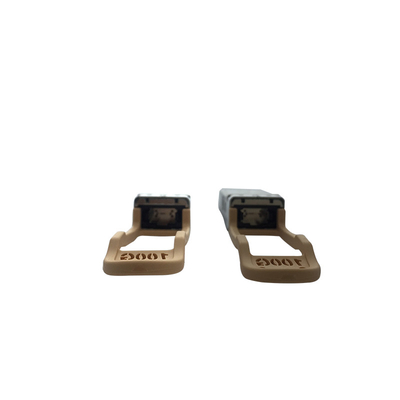

عکس برایپارچه ابریشمیQSFP28 100GSR4 100 مترفرستنده گیرنده
رارا
