جزئیات محصول:
|
| طول موج مرکز: | 1271، 1291، 1311 و 1331nm | درجه حرارت: | 0°C~+70°C |
|---|---|---|---|
| فاصله انتقال: | 2 کیلومتر | وزن: | 0.06 کیلوگرم در هر قطعه |
| پروتکل: | مطابقت QSFP28 MSA SFF-8665 | ضمانتنامه: | 1 سال |
| رنگ کشیدن: | سبز | ||
| برجسته کردن: | ماژول INNOLIGHT TR-FC13T-NAM,CWDM4 IR4 100G QSFP28,ماژول 1310 متر 2 کیلومتر 100G QSFP28 |
||
ماژول INNOLIGHT TR-FC13T-NAM 100Gb QSFP28 CWDM4 IR4 1310m 2km فرستنده و گیرنده نوری
اینولایتTR-FC13T-NAM نمای کلی فرستنده و گیرنده نوری QSFP28 100G
این فرستنده گیرنده 100G QSFP28 با طول موج های مرکزی 4 کانال CWDM 1271، 1291، 1311 و 1331 نانومتر به عنوان اعضای شبکه طول موج CWDM تعریف شده در ITU-T G.694.2 هستند.این شامل یک کانکتور LC دوبلکس برای رابط نوری و یک کانکتور 38 پین برای رابط الکتریکی است.برای به حداقل رساندن پراکندگی نوری در سیستم مسافت طولانی، فیبر تک حالته (SMF) باید در این ماژول اعمال شود.FEC میزبان برای پشتیبانی از انتقال فیبر تا 2 کیلومتر مورد نیاز است.
این محصول داده های ورودی الکتریکی 4 کاناله 100 گیگابیت بر ثانیه را به سیگنال های نوری CWDM (نور)، توسط یک آرایه لیزری بازخورد توزیع شده با طول موج 4 هدایت شده (DFB) تبدیل می کند.نور توسط قطعات MUX به عنوان یک داده 100 گیگابیت بر ثانیه ترکیب می شود و از ماژول فرستنده از SMF منتشر می شود.ماژول گیرنده ورودی سیگنال های نوری 100 گیگابیت بر ثانیه CWDM را می پذیرد و آن را به 4 کانال جداگانه 25 گیگابیت بر ثانیه با طول موج های مختلف تبدیل می کند.هر نور با طول موج توسط یک دیود عکس گسسته جمع آوری می شود و پس از تقویت توسط یک TIA و یک تقویت کننده پست به عنوان داده الکتریکی خروجی می شود.شکل 1 بلوک دیاگرام عملکردی این محصول را نشان می دهد.
امکانات
• سازگار با QSFP28 MSA
• 4 خط CWDM طراحی MUX/DEMUX
• از نرخ بیت مجموع 103.1Gb/s پشتیبانی می کند
• 100G CWDM4 MSA Technical Spec Rev1.1
• انتقال تا 2 کیلومتر روی فیبر تک حالته (SMF) با FEC
• دمای کیس عملیاتی: 0 تا 70oC
• رابط الکتریکی 4x25G (OIF CEI-28G-VSR)
• حداکثر مصرف برق 3.5W
• کانکتور دوبلکس LC
• سازگار با RoHS
برنامه های کاربردی
• اتصال مرکز داده
• 100G اترنت
• Infiniband QDR و DDR به هم متصل می شوند
• شبکه های سازمانی
پارامترهای فرستنده و گیرنده نوری Intel QSFP28 100G:
| نوع فیبر | فیبر تک حالته OS2 |
| رابط | LCکانکتور دوبلکس |
| طول موج ارسال و دریافت (nm) | 1271، 1291، 1311 و 1331نانومتر |
| رنگ برگه بکشید | سبز |
| قدرت Tx | -6.5 تا 2.5dBm |
| حساسیت Rx | -10dBm |
| مصرف برق | 3.5 وات |
| ابعاد | (ح × × D) 13.5 × 18.4 × 72.4 میلی متر |

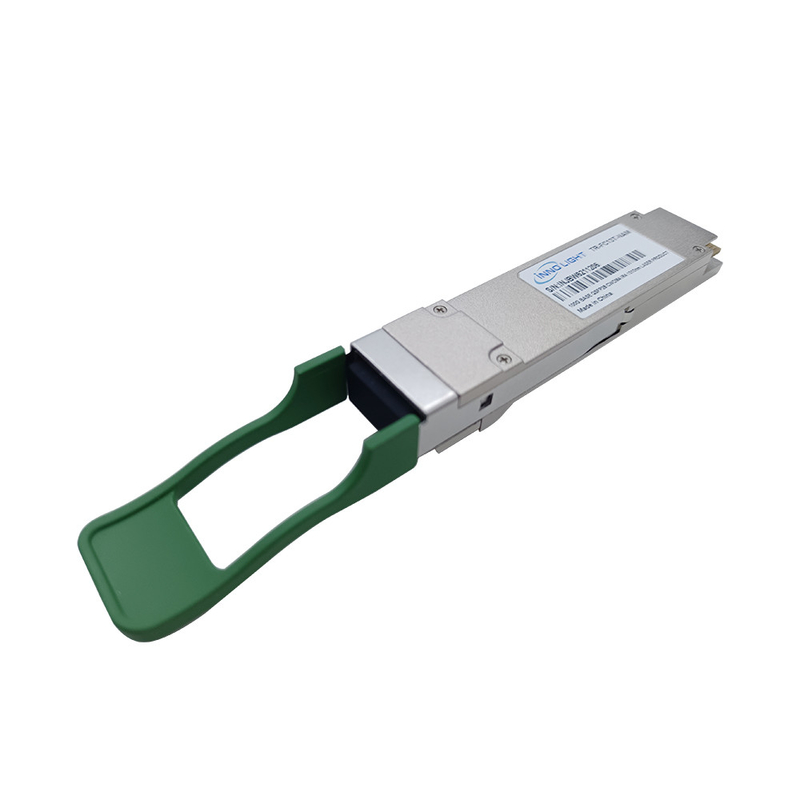

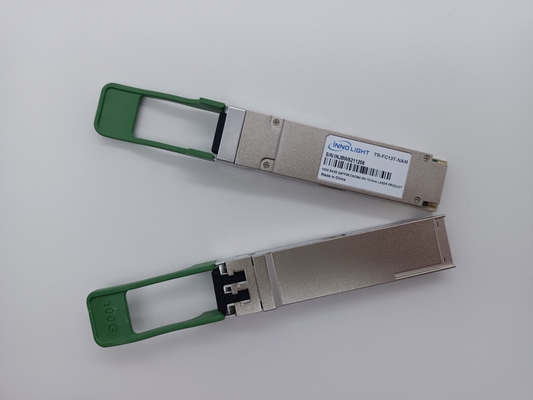

عکس برایQSFP28 100G اینولایت TR-FC13T-NAMفرستنده گیرنده
سوالات متداول
Q1.آیا ماژول های فرستنده و گیرنده شما با هر برندی سازگار است؟
A1: بله، همه SFP نام تجاری Topstar به شرح زیر سازگار است: Nortel، Juniper، Alcatel-lucent، FOUNDRY،
مفرط، Ruijie، NETGEAR، ZTE، Enterasys، ZyXEL، Linksys، Ericsson، DCN، Allied، SMC، Brocade، Force10، Hirschmann، Planet، Adtran، ASNTE، Trendnet، BDCOM، BLADE، BITWAY، Telco، D-Link، Feixun... و غیره
Q2.شرکت شما در مورد کنترل کیفیت چگونه عمل می کند؟
A2: هر یک از اپتیک ها به صورت جداگانه در مرکز آزمایش ما آزمایش شده و همچنین برای سازگاری با انواع مارک های مختلف تجهیزات شبکه آزمایش شده است.
Q3.شرایط تجارت چیست؟
A3: زمان سرب: محبوب ترین اپتیک موجود در انبار، آماده ارسال.برخی از اپتیک های با ارزش و تخصصی دارای زمان کوتاهی هستند.
مدت پرداخت: Western Union، T/T، Aliexpress escow، گرم پول، پرداخت نقدی
گارانتی: 3 سال
Q4.محدوده دمای عملیاتی ماژول های نوری چیست؟
A4: محدوده دمای تجاری (COM): 0 تا 70 درجه سانتیگراد (32 تا 158 درجه فارنهایت)
دامنه دمایی گسترده (EXT): -5 تا 85 درجه سانتیگراد (23 تا 185 درجه فارنهایت)
محدوده دمای صنعتی (IND): -40 تا 85 درجه سانتیگراد (40- تا 185 درجه فارنهایت)
محدوده دمای ذخیره سازی: -40 تا +85 درجه سانتیگراد (40- تا 185 درجه فارنهایت)
ما می توانیم با توجه به درخواست شما عرضه کنیم.
