جزئیات محصول:
|
| طول موج مرکز: | 840 تا 860 نانومتر | درجه حرارت: | 0°C~+70°C |
|---|---|---|---|
| وزن: | 0.05 کیلوگرم / PCS | کارایی: | سنجش خودکار سرعت پورت های 64G، 32G و 16G. |
| نوع کابل: | MMF | فاصله کابل: | 100 متر |
| رابط: | LC دوبلکس استاندارد صنعتی | سازگار: | RoHS |
| برجسته کردن: | ماژول فرستنده و گیرنده + Brocade QSFP,ماژول فرستنده گیرنده + QSFP 100M,ماژول فرستنده گیرنده 57-1000294-01 |
||
ماژول فرستنده گیرنده FC32-64 XBR-000245 57-1000294-01 4×16G SWL 100 M FC QSFP+ SWL
بروکاد 4*16جیمشخصات فرستنده گیرنده FC SFP+ SWL
بروکاد 4×16 GFC SWL QSFP، فرستنده نوری تشخیصی دیجیتال با ولتاژ پایین (3.3 V) با قابلیت تعویض داغ هستند که از پیوندهای سریال پرسرعت روی فیبر نوری چند حالته با نرخ سیگنال تا 14.025 گیگابیت بر ثانیه پشتیبانی می کنند.آنها با مشخصات مکانیکی QSFP MSA (SFF-8436) مطابقت دارند.
بروکاد 4×16 GFC SWL QSFP QSFPهای 850 نانومتری چند رتبه ای هستند که با مشخصات کانال فیبر 14.025 گیگابیت بر ثانیه مطابقت دارند.نکات برجسته محصول عبارتند از:
• فرستنده 850 نانومتری چند حالته VCSEL
• ویژگی‌های تشخیصی در SFF-8472 «رابط نظارت عیب‌یابی برای فرستنده‌های نوری،»
ارائه نظارت در زمان واقعی از:
- توان نوری منتقل شده
– توان نوری دریافت کرد
– جریان بایاس لیزر
- درجه حرارت
- ولتاژ تغذیه
• کانکتور کابل نواری MTP 1×12 استاندارد صنعتی
• طول پیوند 100 M روی فیبر OM4
• لیزر IEC 60825-1 کلاس 1/CDRH کلاس 1، ایمن برای چشم
• رعایت دستورالعمل محدودیت در مواد خطرناک (RoHS).
نکات برجسته
• قابلیت اطمینان بالای سیستم را از طریق فرآیندهای صلاحیت و گواهینامه دقیق فراهم می کند
• از پارامترهای طراحی منحصر به فرد برای ارائه بالاترین عملکرد با سوئیچ و پلت فرم های ستون فقرات پیشرو در صنعت استفاده می کند.
• به حذف مسائل مربوط به ناسازگاری فرستنده گیرنده، کاهش زمان خرابی و هزینه های پشتیبانی کمک می کند
• به حذف مشکلات ناشی از تغییرات طراحی غیرمنتظره کمک می‌کند، و سازگاری سرتاسری را فراهم می‌کند.
• اتصال با پلتفرم های Brocade را برای فعال کردن حداکثر فاصله کابل بهینه می کند
• پشتیبانی از لینک های بین شاسی با توان بالا (ICL)
شماره قطعه سفارش
•XBR-000245
پارامترهای برای4×16جیFC SFP+ SWLماژول فرستنده گیرنده:
| کارایی | کانال فیبر: سرعت خط 4×14.025 گیگابیت بر ثانیه، فول دوبلکس |
| رسانه ها | اتصال دهنده کابل با قابلیت اتصال داغ، استاندارد صنعتی چهارگانه کوچک فرم-فاکتور (QSFP)، رابط کابل نواری MTP 1×12، طول موج کوتاه (SWL) |
| پارامترهای عملیاتی |
انتقال (Tx): طول موج: 840 تا 860 نانومتر عرض طیفی: 0.50 نانومتر توان متوسط: -7.6 تا +2.4 دسی بل در هر کانال RIN: حداکثر -128 دسی بل/هرتز افت برگشت نوری: حداکثر 12 دسی بل OMA: -2.5 تا +3 دسی بل در هر کانال
دریافت (Rx): طول موج: 840 تا 860 نانومتر میانگین توان: حداکثر 2.4 dBm در هر کانال افت برگشت نوری: -12 دسی بل در دقیقه SRS OMA: حداکثر -10 dBm در هر کانال حداکثر قطع 3 دسی بل: 18 گیگاهرتز |
| اندازه |
عرض: 18.35 میلی متر (0.72 اینچ) ارتفاع: 12.67 میلی متر (0.50 اینچ) عمق: 71.00 میلی متر (2.82 اینچ) |
| دمای ذخیره سازی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد (-40 درجه فارنهایت تا +185 درجه فارنهایت) |
| اتلاف قدرت | 1.5 وات |

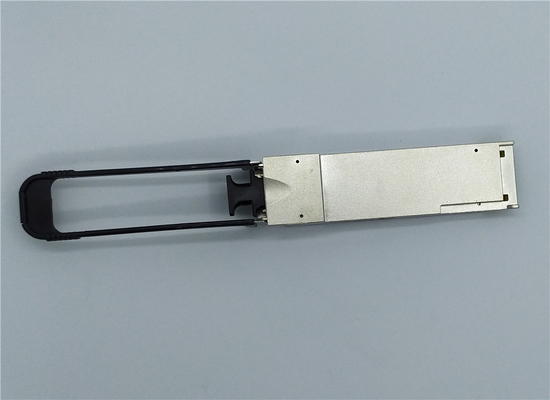

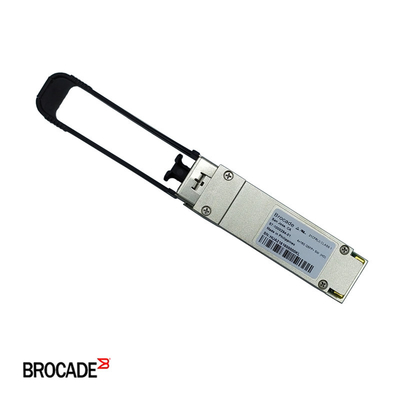

عکس برایبرواد4×16جیFC SFP+ SWLفرستنده گیرنده
سوالات متداول
Q1.به جز این بروکات4×16جی ماژول های نوری FC SFP+ Transceiver، Brocade sfp چه چیز دیگری می توانید ارائه دهید؟
A1: لطفاً فرم زیر را برای ماژول نوری Brocade که می توانیم ارائه دهیم بررسی کنید.
| نرخ داده |
شرح
|
تولید
شماره قطعه
|
سفارش ابریشم
شماره قطعه
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1 بسته)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1 بسته)
|
| 4x32G FC QSFP+ |
2 کیلومتر
|
57-1000480-01
|
XBR-000285 (1 بسته)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1 بسته)
XBR-000463 (8 بسته)
|
| 64G FC SFP+ |
LWL - 10 کیلومتر
|
57-1000496-01
|
XBR-000468 (1 بسته)
XBR-000469 (8 بسته)
|
| 64G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000497-01
|
XBR-000466 (1 بسته)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1 بسته)
XBR-000213 (8 بسته)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1 بسته)
XBR-000413 (8 بسته)
|
| 32G FC SFP+ |
LWL - 10 کیلومتر
|
57-1000332-01
|
XBR-000238 (1 بسته)
XBR-000239 (8 بسته)
|
| 32G FC SFP+ |
LWL - 10 کیلومتر
|
57-1000486-01
|
XBR-000438 (1 بسته)
XBR-000439 (8 بسته)
|
| 32G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000355-01
|
XBR-000278 (1 بسته)
|
| 32G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000494-01
|
XBR-000478 (1 بسته)
|
| 32G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000498-01
|
XBR-000479 (1 بسته)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1 بسته)
XBR-000193 (8 بسته)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1 بسته)
XBR-000493 (8 بسته)
|
|
16G FC SFP+
|
LWL - 10 کیلومتر |
57-0000089-01
|
XBR-000198 (1 بسته)
XBR-000199 (بسته 8)
|
|
16G FC SFP+
|
LWL - 10 کیلومتر |
57-1000488-01
|
XBR-000498 (1 بسته)
XBR-000499 (8 بسته)
|
|
16G FC SFP+
|
ELWL - 25 کیلومتر |
57-1000262-01
|
XBR-000258 (1 بسته)
|
|
16G FC SFP+
|
ELWL - 25 کیلومتر |
57-1000489-01
|
XBR-000458 (1 بسته)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1 بسته)
XBR-000164 (بسته 8)
|
| 8G FC SFP+ | LWL - 10 کیلومتر |
57-1000027-02
|
XBR-000153 (1 بسته)
XBR-000172 (بسته 8)
|
| 8G FC SFP+ | ELWL - 25 کیلومتر |
57-0000080-01
|
XBR-000174 (1 بسته)
|
