جزئیات محصول:
|
| طول موج مرکز: | 1260 تا 1355 نانومتر | درجه حرارت: | 0°C~+70°C |
|---|---|---|---|
| وزن: | 0.05 کیلوگرم / PCS | کارایی: | FCoE: سرعت خط 10.5 گیگابیت بر ثانیه، دوبلکس کامل |
| نوع کابل: | SMF | فاصله کابل: | 10 کیلومتر |
| رابط: | LC دوبلکس استاندارد صنعتی | سازگار: | RoHS |
Brocade 57-0000076-01 FC SFP Transceiver XBR-000182 10GBASE-LR SFP+ 1310nm 10G LWL Optical Module
بروادفرستنده گیرنده 10 گیگابیت بر ثانیه LWL FC SFP+مشخصات فنی
LRSFP های 10 گیگابیت بر ثانیه، فرستنده های نوری اترنت تشخیصی دیجیتال با ولتاژ پایین (3.3 ولت) هستند که از پیوندهای سریالی پرسرعت روی فیبر نوری تک حالته با نرخ سیگنال دهی تا 10.5 گیگابیت بر ثانیه پشتیبانی می کنند.آنها با مشخصات مکانیکی SFP (SFF-8432)، نوری و الکتریکی (FC-PI-4) برای فرستنده گیرنده های دوبلکس LC مطابقت دارند.
سازگاری و قابلیت اطمینان انتها به انتها
فرستنده های نوری Brocade 10 Gbps LR Ethernet از عملیات بسیار قابل اعتماد در شبکه های مرکز داده پشتیبانی می کنند و برای پلت فرم های سوئیچینگ Brocade بهینه شده اند.آنها تحت آزمایش‌های دقیق صلاحیت و گواهینامه قرار می‌گیرند تا راه‌حلی سرتاسری ارائه کنند که نگهداری آن آسان‌تر است - کمک به بهبود در دسترس بودن شبکه‌های مرکز داده که از برنامه‌های کاربردی حیاتی پشتیبانی می‌کنند.
فرستنده نوری Brocade 10 Gbps LR Ethernet یک SFP 1310 نانومتری است که با مشخصات 10GBASE-LR مطابقت دارد.
نکات برجسته عبارتند از:
• لیزر 1310 نانومتری DFB
• مشخصات رابط نوری بر اساس IEEE 802.3ae 10GBASE-LR
• ویژگی‌های تشخیصی در SFF-8472 «رابط نظارت عیب‌یابی برای فرستنده‌های نوری،»
ارائه نظارت در زمان واقعی از:
- توان نوری منتقل شده
– توان نوری دریافت کرد
– جریان بایاس لیزر
- درجه حرارت
- ولتاژ تغذیه
• کانکتور LCduplex استاندارد صنعتی
• طول پیوند 10 کیلومتر در فیبر تک حالته 9 میکرومتر
• ایمن لیزر چشم IEC60825-1 Class 1/CDRH Class 1
• رعایت دستورالعمل محدودیت در مواد خطرناک (RoHS).
پارامترهای برایماژول فرستنده گیرنده 10 گیگابیت بر ثانیه LWL FC SFP+:
| کارایی | FCoE: سرعت خط 10.5 گیگابیت بر ثانیه، فول دوبلکس |
| رسانه ها |
قابل اتصال داغ، استاندارد صنعتی Small Form-Factor Pluggable (SFP+)، کانکتور LC؛برد بلند (LR) |
| پارامترهای عملیاتی |
انتقال (Tx): طول موج: 1260 تا 1355 نانومتر توان متوسط: -8.2 تا +0.5 دسی بل RIN: -128 dB/Hz حداکثر تلفات بازگشتی نوری: -12 دسی بل حداکثر OMA: -5.2 دسی بل در دقیقه
دریافت (Rx): طول موج: 1260 تا 1355 نانومتر توان متوسط: -14.2 dBm تا +0.5 dBm افت برگشت نوری: -12 دسی بل حساسیت بدون تنش: 55 میکرووات، -12.6 dBm SRS OMA: 93 میکرووات، -10.3 dBm حداکثر قطع 3 دسی بل: 12.3 گیگاهرتز |
| اندازه |
عرض: 14.80 میلی متر (0.58 اینچ) ارتفاع: 12.40 میلی متر (0.49 اینچ) عمق: 56.70 میلی متر (2.23 اینچ) |
| دمای ذخیره سازی | -40 درجه سانتی گراد تا 85 درجه سانتی گراد (40- درجه فارنهایت تا 185 درجه فارنهایت) |
| اتلاف قدرت | 1.25 وات |

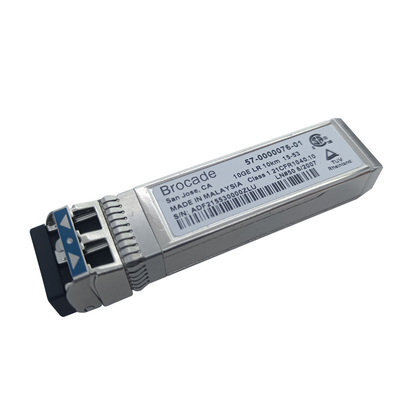

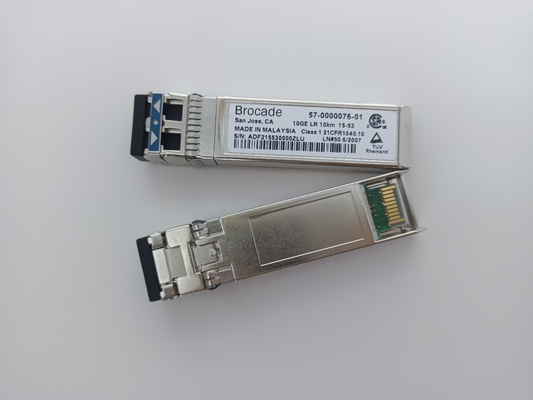

عکس برای فرستنده و گیرنده 10Gb/s LWL FC SFP+ Brocade
سوالات متداول
Q1.به جز این Brocade 10Gb/s LWL FC SFP+ ماژول های نوری فرستنده گیرنده، Brocade sfp چه چیز دیگری می توانید ارائه دهید؟
A1: لطفاً فرم زیر را برای ماژول نوری Brocade که می توانیم ارائه دهیم بررسی کنید.
| نرخ داده |
شرح
|
تولید
شماره قطعه
|
سفارش ابریشم
شماره قطعه
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1 بسته)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1 بسته)
|
| 4x32G FC QSFP+ |
2 کیلومتر
|
57-1000480-01
|
XBR-000285 (1 بسته)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1 بسته)
XBR-000463 (8 بسته)
|
| 64G FC SFP+ |
LWL - 10 کیلومتر
|
57-1000496-01
|
XBR-000468 (1 بسته)
XBR-000469 (8 بسته)
|
| 64G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000497-01
|
XBR-000466 (1 بسته)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1 بسته)
XBR-000213 (8 بسته)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1 بسته)
XBR-000413 (8 بسته)
|
| 32G FC SFP+ |
LWL - 10 کیلومتر
|
57-1000332-01
|
XBR-000238 (1 بسته)
XBR-000239 (8 بسته)
|
| 32G FC SFP+ |
LWL - 10 کیلومتر
|
57-1000486-01
|
XBR-000438 (1 بسته)
XBR-000439 (8 بسته)
|
| 32G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000355-01
|
XBR-000278 (1 بسته)
|
| 32G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000494-01
|
XBR-000478 (1 بسته)
|
| 32G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000498-01
|
XBR-000479 (1 بسته)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1 بسته)
XBR-000193 (8 بسته)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1 بسته)
XBR-000493 (8 بسته)
|
|
16G FC SFP+
|
LWL - 10 کیلومتر |
57-0000089-01
|
XBR-000198 (1 بسته)
XBR-000199 (بسته 8)
|
|
16G FC SFP+
|
LWL - 10 کیلومتر |
57-1000488-01
|
XBR-000498 (1 بسته)
XBR-000499 (8 بسته)
|
|
16G FC SFP+
|
ELWL - 25 کیلومتر |
57-1000262-01
|
XBR-000258 (1 بسته)
|
|
16G FC SFP+
|
ELWL - 25 کیلومتر |
57-1000489-01
|
XBR-000458 (1 بسته)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1 بسته)
XBR-000164 (بسته 8)
|
| 8G FC SFP+ | LWL - 10 کیلومتر |
57-1000027-02
|
XBR-000153 (1 بسته)
XBR-000172 (بسته 8)
|
| 8G FC SFP+ | ELWL - 25 کیلومتر |
57-0000080-01
|
XBR-000174 (1 بسته)
|
Q2: آیا این فرستنده و گیرنده 10G LWL FC SFP+ Brocade Original اصل است؟
A2: بله، Topstar برترین توزیع کننده Brocade در چین است، ما نام تجاری SFP را از سال 2006 می فروشیم و هرگز اقلام مارک جعلی را نمی فروشیم.
Q3: آیا SFP شما ضمانت کیفیت ارائه می دهد؟
A3: برای SFP بروکات، ما 1 سال ضمانت ارائه می دهیم.هر گونه مشکل کیفیت، ما برای شما جایگزین خواهیم کرد.
Q4: آیا می توانید این ماژول SFP را به محل من بفرستید؟و چقدر طول می کشد؟
A4: بله، ما می توانیم حمل و نقل درب به در را از طریق خدمات لجستیکی DHL، FEDEX، Aramex و UPS و غیره ارائه دهیم.
لجستیک اکسپرس معمولاً بین 5 تا 12 روز طول می کشد تا جهانی شود.
