جزئیات محصول:
|
| طول موج مرکز: | 840 تا 860 نانومتر | درجه حرارت: | 0°C~+70°C |
|---|---|---|---|
| وزن: | 0.05 کیلوگرم / PCS | کارایی: | سنجش خودکار سرعت پورت های 2، 4 و 8 گیگابیت بر ثانیه |
| نوع کابل: | MMF | فاصله کابل: | 150 متر |
| رابط: | LC دوبلکس استاندارد صنعتی | سازگار: | RoHS |
ماژول نوری Brocade 57-1000012-01 SFP+ FC SFP+ فرستنده و گیرنده 8G SWL 850 نانومتری MMF XBR-000148
بروادفرستنده گیرنده 8 گیگابیت بر ثانیه SWL FC SFP+مشخصات فنی
بروکاد 8 گیگابیت بر ثانیه SWL SFP، فرستنده نوری تشخیصی دیجیتال با ولتاژ پایین (3.3 V) با قابلیت تعویض داغ هستند که از پیوندهای سریال پرسرعت روی فیبر نوری چند حالته با نرخ سیگنال تا 8.5 گیگابیت بر ثانیه پشتیبانی می کنند.آنها با مشخصات مکانیکی SFP+ (SFF-8432)، نوری و الکتریکی (FC-PI-4) برای فرستنده گیرنده های دوبلکس LC مطابقت دارند.
فرستنده نوری Brocade 8 گیگابیت بر ثانیه SWL یک SFP 850 نانومتری چند رتبه ای است که با مشخصات کانال فیبر 8.5/4.25/2.125 گیگابیت بر ثانیه مطابقت دارد.
نکات برجسته محصول عبارتند از:
• فرستنده 850 نانومتری چند حالته VCSEL
• انطباق با FC-PI-4 برای عملیات 8.5/4.25/2.125 گیگابیت بر ثانیه
• ویژگی‌های تشخیصی در SFF-8472 «رابط نظارت عیب‌یابی برای فرستنده‌های نوری،»
ارائه نظارت در زمان واقعی از:
- توان نوری منتقل شده
– توان نوری دریافت کرد
– جریان بایاس لیزر
- درجه حرارت
- ولتاژ تغذیه
• کانکتور LC دوبلکس استاندارد صنعتی
• طول پیوند 150 متر در فیبر OM3 8.5 گیگابیت بر ثانیه
• لیزر IEC 60825-1 کلاس 1/CDRH کلاس 1، ایمن برای چشم
• رعایت دستورالعمل محدودیت در مواد خطرناک (RoHS).
پارامترهای برایماژول فرستنده گیرنده SWL FC SFP+ 8 گیگابیت بر ثانیه:
| کارایی | کانال فیبر: سرعت خط 2.125، 4.250 و 8.5 گیگابیت بر ثانیه، فول دوبلکس.سنجش خودکار سرعت پورت های 2، 4 و 8 گیگابیت بر ثانیه |
| رسانه ها |
اتصال دهنده LC با قابلیت اتصال داغ، استاندارد صنعتی Small Form-Factor Pluggable (SFP+).طول موج کوتاه (SWL) |
| پارامترهای عملیاتی |
انتقال (Tx): طول موج: 840 تا 860 نانومتر عرض طیفی: 0.65 نانومتر میانگین توان: -8 دسی بل RIN: حداکثر -128 دسی بل/هرتز افت برگشت نوری: -12 دسی بل حداقل OMA: 302 میکرووات، -5.2 dBm
دریافت (Rx): طول موج: 770 تا 860 نانومتر توان متوسط: 0 dBm افت برگشت نوری: -12 دسی بل حساسیت بدون تنش: 76 میکرووات، -11.2 dBm SRS OMA: 148 میکرووات، -8.3 dBm حداکثر قطع 3 دسی بل: 12 گیگاهرتز |
| فواصل عملیاتی |
OM1 62.5 میکرومتر (200-500 مگاهرتز * کیلومتر) از دست دادن فاصله کانال فیبر 2 گیگابیت بر ثانیه 0.5 تا 150 متر 2.10 دسی بل کانال فیبر 4 گیگابیت بر ثانیه 0.5 تا 70 متر 1.78 دسی بل کانال فیبر 8 گیگابیت بر ثانیه 0.5 تا 21 متر 1.58 دسی بل
OM2 50 میکرومتر (500 مگاهرتز * کیلومتر) از دست دادن فاصله کانال فیبر 2 گیگابیت بر ثانیه 0.5 تا 300 متر 2.62 دسی بل کانال فیبر 4 گیگابیت بر ثانیه 0.5 تا 150 متر 2.06 دسی بل کانال فیبر 8 گیگابیت بر ثانیه 0.5 تا 50 متر 1.68 دسی بل
OM3 50 میکرومتر (1500 مگاهرتز * کیلومتر) از دست دادن فاصله کانال فیبر 2 گیگابیت بر ثانیه 0.5 تا 500 متر 3.31 دسی بل کانال فیبر 4 گیگابیت بر ثانیه 0.5 تا 380 متر 2.88 دسی بل کانال فیبر 8 گیگابیت بر ثانیه 0.5 تا 150 متر 2.04 دسی بل |
| اندازه |
عرض: 14.00 میلی متر (0.55 اینچ) ارتفاع: 12.40 میلی متر (0.49 اینچ) عمق: 57.50 میلی متر (2.26 اینچ) |
| دمای ذخیره سازی | -40 درجه سانتی گراد تا 85 درجه سانتی گراد (40- درجه فارنهایت تا 185 درجه فارنهایت) |
| اتلاف قدرت | 0.8 وات |

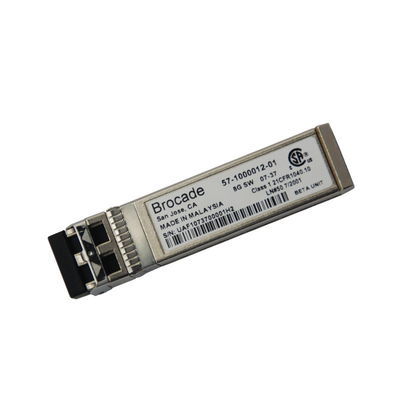

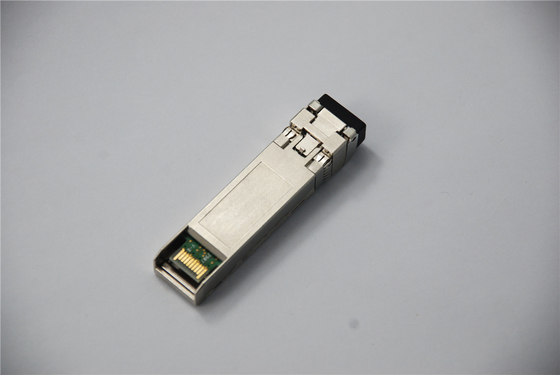

عکس برای فرستنده و گیرنده SWL FC SFP+ Brocade 8Gb/s
سوالات متداول
Q1.به جز این Brocade 8Gb/s SWL FC SFP+ ماژول های نوری فرستنده گیرنده، Brocade sfp چه چیز دیگری می توانید ارائه دهید؟
A1: لطفاً فرم زیر را برای ماژول نوری Brocade که می توانیم ارائه دهیم بررسی کنید.
| نرخ داده |
شرح
|
تولید
شماره قطعه
|
سفارش ابریشم
شماره قطعه
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1 بسته)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1 بسته)
|
| 4x32G FC QSFP+ |
2 کیلومتر
|
57-1000480-01
|
XBR-000285 (1 بسته)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1 بسته)
XBR-000463 (8 بسته)
|
| 64G FC SFP+ |
LWL - 10 کیلومتر
|
57-1000496-01
|
XBR-000468 (1 بسته)
XBR-000469 (8 بسته)
|
| 64G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000497-01
|
XBR-000466 (1 بسته)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1 بسته)
XBR-000213 (8 بسته)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1 بسته)
XBR-000413 (8 بسته)
|
| 32G FC SFP+ |
LWL - 10 کیلومتر
|
57-1000332-01
|
XBR-000238 (1 بسته)
XBR-000239 (8 بسته)
|
| 32G FC SFP+ |
LWL - 10 کیلومتر
|
57-1000486-01
|
XBR-000438 (1 بسته)
XBR-000439 (8 بسته)
|
| 32G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000355-01
|
XBR-000278 (1 بسته)
|
| 32G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000494-01
|
XBR-000478 (1 بسته)
|
| 32G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000498-01
|
XBR-000479 (1 بسته)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1 بسته)
XBR-000193 (8 بسته)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1 بسته)
XBR-000493 (8 بسته)
|
|
16G FC SFP+
|
LWL - 10 کیلومتر |
57-0000089-01
|
XBR-000198 (1 بسته)
XBR-000199 (بسته 8)
|
|
16G FC SFP+
|
LWL - 10 کیلومتر |
57-1000488-01
|
XBR-000498 (1 بسته)
XBR-000499 (8 بسته)
|
|
16G FC SFP+
|
ELWL - 25 کیلومتر |
57-1000262-01
|
XBR-000258 (1 بسته)
|
|
16G FC SFP+
|
ELWL - 25 کیلومتر |
57-1000489-01
|
XBR-000458 (1 بسته)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1 بسته)
XBR-000164 (بسته 8)
|
| 8G FC SFP+ | LWL - 10 کیلومتر |
57-1000027-02
|
XBR-000153 (1 بسته)
XBR-000172 (بسته 8)
|
| 8G FC SFP+ | ELWL - 25 کیلومتر |
57-0000080-01
|
XBR-000174 (1 بسته)
|
Q2: آیا این فرستنده و گیرنده 8G SWL FC SFP+ Brocade Original اصل است؟
A2: بله، Topstar برترین توزیع کننده Brocade در چین است، ما نام تجاری SFP را از سال 2006 می فروشیم و هرگز اقلام مارک جعلی را نمی فروشیم.
Q3: آیا SFP شما ضمانت کیفیت ارائه می دهد؟
A3: برای SFP بروکات، ما 1 سال ضمانت ارائه می دهیم.هر گونه مشکل کیفیت، ما برای شما جایگزین خواهیم کرد.
Q4: آیا می توانید این ماژول SFP را به محل من بفرستید؟و چقدر طول می کشد؟
A4: بله، ما می توانیم حمل و نقل درب به در را از طریق خدمات لجستیکی DHL، FEDEX، Aramex و UPS و غیره ارائه دهیم.
لجستیک اکسپرس معمولاً بین 5 تا 12 روز طول می کشد تا جهانی شود.
