جزئیات محصول:
|
| طول موج مرکز: | 1271/1291/1311/1331nm | درجه حرارت: | 0°C~+70°C |
|---|---|---|---|
| وزن: | 0.05 کیلوگرم / PCS | کارایی: | سرعت خط 40 گیگابیت بر ثانیه، فول دوبلکس |
| نوع کابل: | SMF | فاصله کابل: | 40 کیلومتر |
| رابط: | کانکتور LC دوبلکس | سازگار: | CDRH کلاس 1 |
| رنگ بکش: | مشکی | ||
| برجسته کردن: | فرستنده و گیرنده UL FC SFP,40 کیلومتر فرستنده گیرنده FC SFP,Duplex LC 40G-QSFP-ER4 |
||
Brocade 57-1000327-01 FC SFP Transceiver 40G-QSFP-ER4 SMF Duplex LC 40km QSFP+ Optical Module
Brocade 40G ER4 10km FC SFPمشخصات فرستنده گیرنده
Brocade 57-1000327-01 یک ماژول فرستنده گیرنده با کارایی بالا و قابل اتصال داغ است که برای استفاده در شبکه های اترنت 40 گیگابیتی (GbE) طراحی شده است.مطابق با استانداردهای QSFP+ MSA (قرارداد چند منبع) و IEEE 802.3ba است که آن را با طیف وسیعی از تجهیزات شبکه سازگار می کند.
ویژگی های کلیدی:
از استاندارد اترنت 40GBASE-ER4 پشتیبانی می کند
پشتیبانی از کابل فیبر نوری تک حالته
چهار کانال با سرعت انتقال داده 10 گیگابیت بر ثانیه در هر کانال
فرم فاکتور QSFP+ با قابلیت اتصال داغ
نظارت بر تشخیص دیجیتال (DDM)
مطابق با استانداردهای QSFP+ MSA و IEEE 802.3ba
قبل از نصب ماژول فرستنده گیرنده، مطمئن شوید که تجهیزات شبکه خاموش است.
بررسی کنید که ماژول فرستنده گیرنده با تجهیزات شما سازگار است.
ماژول را با شکاف مربوطه روی تجهیزات تراز کنید و به آرامی آن را در جای خود فشار دهید.
کانکتور LC دوبلکس کابل فیبر نوری تک حالته را به ماژول فرستنده گیرنده وصل کنید.
تجهیزات شبکه را روشن کنید.
نظارت بر تشخیص دیجیتال (DDM):
ماژول فرستنده گیرنده Brocade 57-1000327-01 از DDM پشتیبانی می کند که نظارت در زمان واقعی چندین پارامتر مانند توان ارسالی، توان دریافتی و دما را فراهم می کند.این ویژگی مدیران شبکه را قادر می سازد تا به سرعت مشکلات را شناسایی و عیب یابی کنند و عملکرد و قابلیت اطمینان شبکه را بهبود بخشند.
کاربرد
Brocade VDX 6740/VDX 6740Tسوئیچ ها
بروادVDX 6940–144S/VDX 6940–36Qسلسله
برواد8770 سوئیچ
شماره قطعه سفارش
40G-QSFP-ER4
پارامترهای برای40G ER4 10km FC SFPفرستنده گیرندهمدول:
| کارایی | سرعت خط 40 گیگابیت بر ثانیه، فول دوبلکس |
| رسانه ها | کانکتور LC QSFP استاندارد صنعتی با قابلیت اتصال داغ |
| پارامترهای عملیاتی |
انتقال (Tx): • طول موج: 1271/1291/1311/1331nmnm • طراحی 4 CWDM Lanes MUX/DEMUX
دریافت (Rx): • طول موج: 1271/1291/1311/1331nmnm • حساسیت بدون تنش: -6 dBm |
| سازگار | نرخ داده QDR/DDR Infiniband |
| گواهی |
سازگار با RoHS |
| اندازه |
عرض: 18.35 میلی متر (0.72 اینچ) ارتفاع: 13.25 میلی متر (0.52 اینچ) عمق: 71.0 میلی متر (2.79 اینچ) |
| دمای ذخیره سازی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد (-40 درجه فارنهایت تا +185 درجه فارنهایت) |
ملاحضات امنیتی:
مستقیماً به کابل فیبر نوری یا ماژول فرستنده و گیرنده نگاه نکنید.
کانکتور نوری ماژول فرستنده گیرنده یا کابل فیبر نوری را لمس نکنید.
ماژول فرستنده و گیرنده را در معرض گرما یا رطوبت بیش از حد قرار ندهید.
فقط از کابل های فیبر نوری تک حالته تایید شده استفاده کنید.
نتیجه:
ماژول فرستنده گیرنده Brocade 57-1000327-01 40G-QSFP-ER4 راه حلی با کارایی بالا و قابل اعتماد برای شبکه های 40 GbE است.طیف وسیعی از ویژگی‌ها مانند DDM، فرم فاکتور QSFP+ با قابلیت اتصال داغ و انطباق با استانداردهای صنعت را ارائه می‌دهد.با پیروی از دستورالعمل های نصب و احتیاط های ایمنی که در این راهنما ذکر شده است، می توانید از عملکرد بهینه و طول عمر تجهیزات خود اطمینان حاصل کنید.

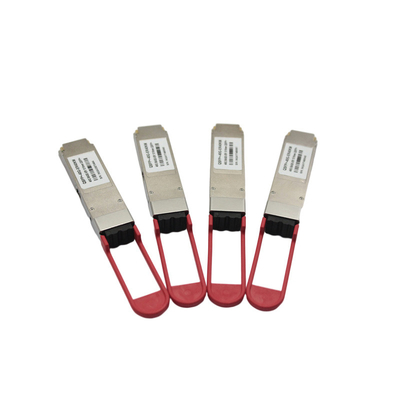

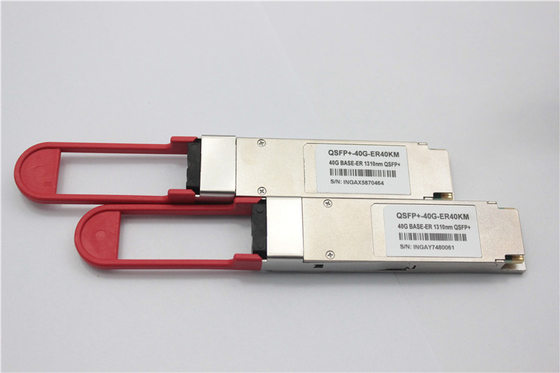

عکس برایبرواد40G ER4 10km FC SFPفرستنده گیرنده
سوالات متداول
Q1.به جز این ماژول های نوری Brocade 40G ER4 FC SFP 10km Transceiver، Brocade sfp چه چیز دیگری می توانید ارائه دهید؟
A1: لطفاً فرم زیر را برای ماژول نوری Brocade که می توانیم ارائه دهیم بررسی کنید.
| نرخ داده |
شرح
|
تولید
شماره قطعه
|
سفارش ابریشم
شماره قطعه
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1 بسته)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1 بسته)
|
| 4x32G FC QSFP+ |
2 کیلومتر
|
57-1000480-01
|
XBR-000285 (1 بسته)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1 بسته)
XBR-000463 (8 بسته)
|
| 64G FC SFP+ |
LWL - 10 کیلومتر
|
57-1000496-01
|
XBR-000468 (1 بسته)
XBR-000469 (8 بسته)
|
| 64G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000497-01
|
XBR-000466 (1 بسته)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1 بسته)
XBR-000213 (8 بسته)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1 بسته)
XBR-000413 (8 بسته)
|
| 32G FC SFP+ |
LWL - 10 کیلومتر
|
57-1000332-01
|
XBR-000238 (1 بسته)
XBR-000239 (8 بسته)
|
| 32G FC SFP+ |
LWL - 10 کیلومتر
|
57-1000486-01
|
XBR-000438 (1 بسته)
XBR-000439 (8 بسته)
|
| 32G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000355-01
|
XBR-000278 (1 بسته)
|
| 32G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000494-01
|
XBR-000478 (1 بسته)
|
| 32G FC SFP+ |
ELWL - 25 کیلومتر
|
57-1000498-01
|
XBR-000479 (1 بسته)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1 بسته)
XBR-000193 (8 بسته)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1 بسته)
XBR-000493 (8 بسته)
|
|
16G FC SFP+
|
LWL - 10 کیلومتر |
57-0000089-01
|
XBR-000198 (1 بسته)
XBR-000199 (بسته 8)
|
|
16G FC SFP+
|
LWL - 10 کیلومتر |
57-1000488-01
|
XBR-000498 (1 بسته)
XBR-000499 (8 بسته)
|
|
16G FC SFP+
|
ELWL - 25 کیلومتر |
57-1000262-01
|
XBR-000258 (1 بسته)
|
|
16G FC SFP+
|
ELWL - 25 کیلومتر |
57-1000489-01
|
XBR-000458 (1 بسته)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1 بسته)
XBR-000164 (بسته 8)
|
| 8G FC SFP+ | LWL - 10 کیلومتر |
57-1000027-02
|
XBR-000153 (1 بسته)
XBR-000172 (بسته 8)
|
| 8G FC SFP+ | ELWL - 25 کیلومتر |
57-0000080-01
|
XBR-000174 (1 بسته)
|
Q2: آیا این فرستنده و گیرنده 40G 100m FC QSFP+ Brocade Original اصل است؟
A2: بله، Topstar برترین توزیع کننده Brocade در چین است، ما نام تجاری SFP را از سال 2006 می فروشیم و هرگز اقلام مارک جعلی یا کپی شده را نمی فروشیم.
Q3: آیا SFP شما ضمانت کیفیت ارائه می دهد؟
A3: برای SFP بروکات، ما 1 سال ضمانت ارائه می دهیم.هر گونه مشکل کیفیت، ما برای شما جایگزین خواهیم کرد.
Q4: آیا می توانید این ماژول SFP را به محل من بفرستید؟و چقدر طول می کشد؟
A4: بله، ما می توانیم حمل و نقل درب به در را از طریق خدمات لجستیکی DHL، FEDEX، Aramex و UPS و غیره ارائه دهیم.
لجستیک اکسپرس معمولاً بین 5 تا 12 روز طول می کشد تا جهانی شود.
